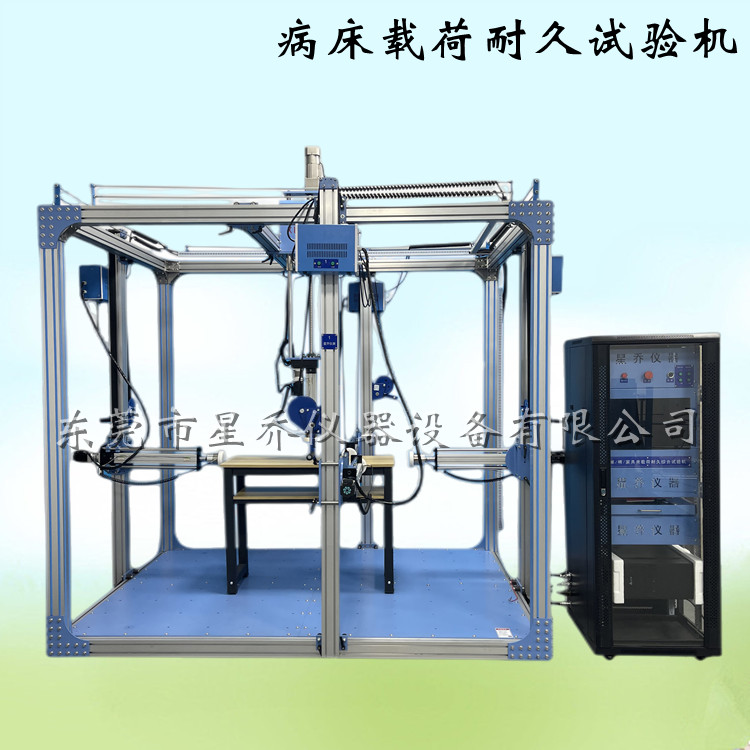

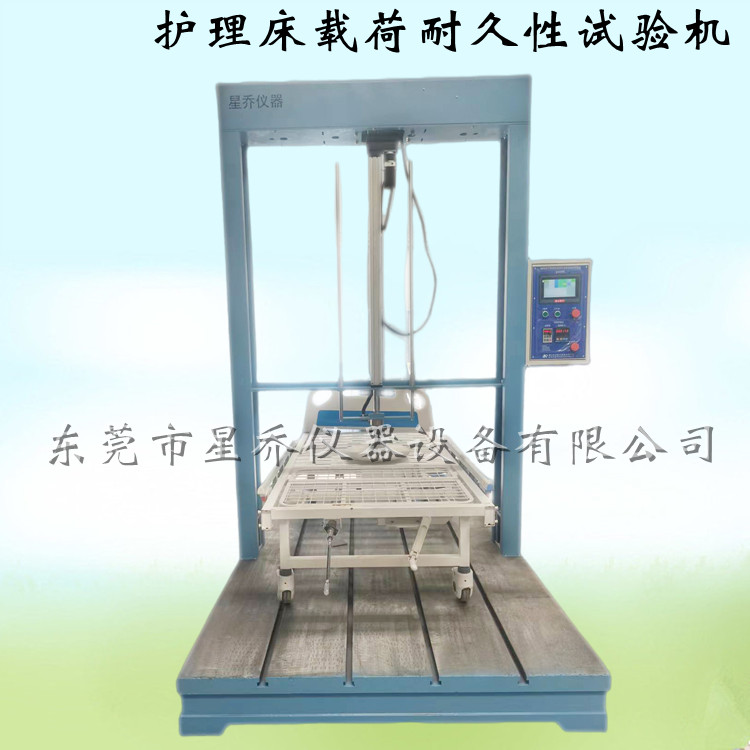

XQ-6286A  护理床载荷耐久综合试验机

一、  产品介绍

  水平载重试验，依据以下内容。

  a)头板（框架）·脚板（框架） 将床固定地板上，头板（框架）·床板（框架），在床的纵方向，根据使用说明书中搬运用把手及/或按压部位所定点，或没有定的话，头板（框架）的高点的中央部位，625mm2的范围内，施加450N的力进行试验。载重，每回30秒分别往前后施加，反复10次，目视部件是否损伤及破损（参照图13）。

  b)边栏（固定式）固定式边栏，按照以下顺序进行试验（参照图14）。

  注具有边栏功能的床把手，依据附录A。

  1）按照说明书将边栏装到床上，进行固定。边栏，在高的位置。

  2）取边栏高点50mm以下的位置，在边栏的整体长度中，取条件恶劣的点，沿水平方向向外施加500N的力（F），每回沿水平方向施加30秒，反复10次。

  3）代替水平方向向外的力，施加以下的力，反复操作该试验顺序。

  水平方向向内的500N的力（E），垂直向下750N的力（B），垂直向上500N的力（E），往两方向（D·C）水平纵方向500N的力。

  4）目视确认边栏及锁定构造有无异常。

  图14-载荷方向

  c)边栏（插入式）插入式边栏，依据以下顺序进行测试。

  1）使用插入式边栏及床把手时，在上端中部条件恶劣的点，沿水平方向向外施加300N的力，30秒内施加10次。其次，沿水平方向向内施加300N的力，30秒内施加10次。

  2）目视确认插入式边栏及床把手安装部位有无破损。

  二、规格参数：

  1.本试验机采用触摸屏PLC程序控制可设置力值，推拉次数，推拉速度通过调节阀控制。

  2.安置空间长宽高2000*1500*1200

  2.垂直力：200kg

  3.侧方力：100kg

  4.力传感器3套：精度0.001

  5.气源：8#

  6.标准夹具多套，气缸三组

  7.电源220v,60HZ。
