GC系列网带式干燥机是一种常用的连续干燥设备，用于透气性较好的片状、条状、颗粒状等物料的干燥脱水，对于中药饮片、脱水蔬菜、瓜子等,该设备具有干燥速度快、蒸发强度高、产品质量好的优点，网带式干燥机则更提高了干燥速率和烘干效果。它主要由传动总成、加热总成、循环风系统、出料风冷却系统、排湿系统等主要部分组成。本机为五层网带式干燥机，有效干燥尺寸为18米，设备总长度为22米（包含上料段）。

二、结构特征：

1、该机内壁采用不锈钢制作，材质为304/2B，外壁材质201，设备为全封闭结构制作，排湿风管、导风板为不锈钢制作。除了排湿风管外，不再设外风管，从而保证了物料不受污染，且热源利用率高，节约能源。

2、干燥机内部采用独特的对流风装置，共27台风机（烘箱循环风机采用立式电机组装而成，该电机无需二次装配，故减少了质量隐患）该循环风装置既提高物料与热空气的对流速度，又保证了物料干燥均匀一致。

3、本干燥机分为6组加热单元，加热方式为蒸汽加热。热空气均匀地穿过物料，既增大了物料与热空气的接触面积，又提高了干燥速度。

4、本机传送链条为双节距高强度不锈钢链条，网带带宽2.0米，为10目不锈钢网带（网带目数亦可根据物料形状或密度而定）。或采用不锈钢连扳式结构。

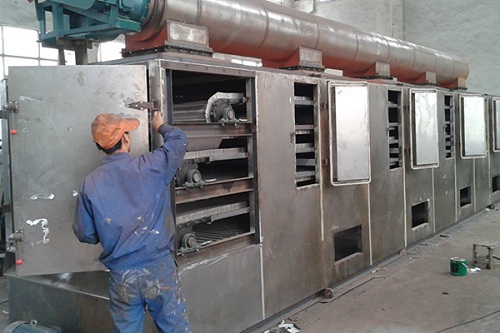

5、本干燥机两侧设有20扇门，可通过边门非常容易地接触到干燥室内的所有部件，以便于维修和观察物料的干燥情况和便于工作室的清洗。

6、该机加热温区可通过温控表控制加热管达到箱体所需温度，分为六个加热段，通过六个温控表控制温度，可独立控温互不干扰。

7、传动部分改变了传统的限速方式，该机传动系统共分为五套，并采用变频调速装置，控制运行速度的快慢（传统的传动方式为调速电机电磁调速，共2套，因调速电机本身具有噪音大、运行不稳定、设定的速度不准确等缺陷，故影响了传动效果，增加了设备的维修率，稳定、设定的速度不准确等缺陷，故影响了传动效果，增加了设备的维修率，因变频器具有从0.1Hz~50Hz任意调节的功能，可直接改变电动机的运转频率，因此运行速度平稳，且没有噪音产生）。

8、排湿口配套排湿风机3台，分前中后三段集中排湿，排湿管道中安装湿度传感器，可根据湿度变化调整风机的开关，有效的控制所干燥产品的批次质量稳定。

9、电气控制系统为独立式控制柜，远近控制均可，智能化仪表控制。该仪表具有温控精度高、抗震抗干扰性能好、温度采样调节、控制输出于一体的优点。

10、干燥机保温层厚80㎜，采用优质超细纤维棉，因该保温棉三位密度小，故整个保温夹层均严密而厚实，确保了保温效果。

11、边门密封为耐高温硅橡胶条，门锁采用杠杆式门锁，该锁结构合理、操作方便、不易磨损。

12、上料机构在进料根据物料的性状调节物料厚度及均匀性。

13、该设备烘干为封闭内部循环系统，具有节能性。

三、工作原理：

物料由可调节板均匀铺在网带上，网带采用10目不锈钢丝网，物料由上而下，由传动装置拖动在干燥机内移动。干燥机由6组加热单元组成，每一单元热风独立循环，湿气由排湿口经排湿风机排出，每一个单元排出湿气量均有调节阀控制。在每一个循环单元中，循环风由侧面风道进入干燥单元内，空气通过加热器加热，经风机成对流吹向网带，穿过物料后进入上腔。物料干燥的过程就是热气流穿过物料层，完成热量与质量传递的过程。腔体由风管与风口相连，大部分气体循环，一部分温度较低含湿量较大的气体作为废气经排湿管、调节阀、排湿风机排出。每个循环三元中，循环风机出来的风先通过调节风板进入中腔，向上经换热器加热，穿过物料层进入上腔，更好的控制物料烘干均匀性，上腔由侧风道及回风管与风机相连，大部分气体循环，一部分排出。如此循环往复，从而达到均匀、快速烘干的目的。
