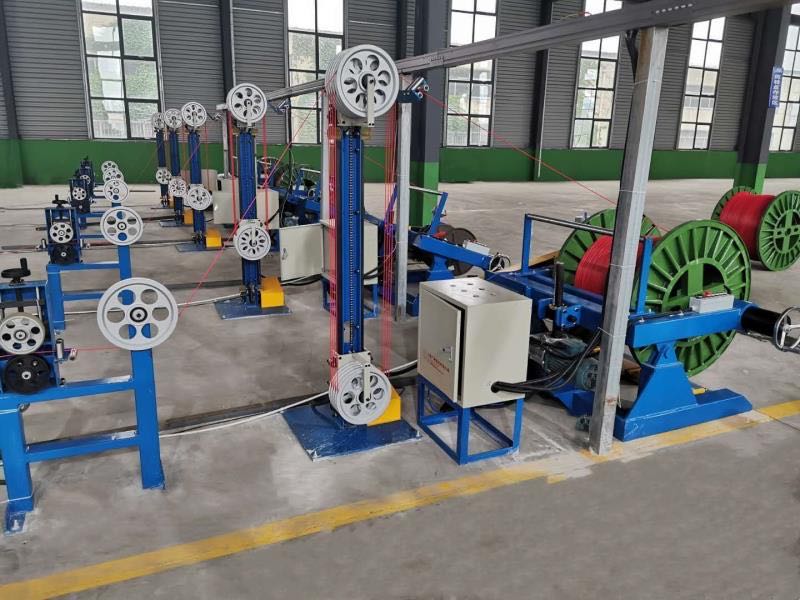

800型 双 头 主 动 放 线 打 卷 机

一、设备组成

二、机械主要性能

 （一） 放线部分

1．适用线盘：630-800mm

2．放线方式：主动放线

3．夹盘方式：无轴式顶针夹紧

4．升降方式：电动升降

5．放线电机：4KW R系列硬齿面减速电机

6．变频器功率：5.5KW

7．放线速度：0-300米/分钟

8．储线导轮外径：250mm(铝合金制上六下五)

9．放线类型：立式型

10．刹车方式：气动刹车

（二）收线计米部分

11．计米方式：电子计米

12．计米精度：0.1﹪（千分之一）

13．智能计米器：计米系数可调，方便修正误差

14．主轴中心高度定为560mm

15．排线方式：光杆排线（内排）

16．主机转速：0-300转/分钟

17．收线内径：两个φ300mm收线头

18．收线外径：φ500mm

19．收线高度：50-100mm可调

20．扎线槽数：3槽

21．电机功率：380V 2.2KW

22．适用范围：适用小于直径10mm软结构电缆

23．占地面积：约5mX1.5m

24．生产方向：右放左收

25．机身颜色：浅灰、深灰色加绿色

26． 适用线径：扁缆尺寸5x2.5mm和7x2.5mm，圆缆是5mm
