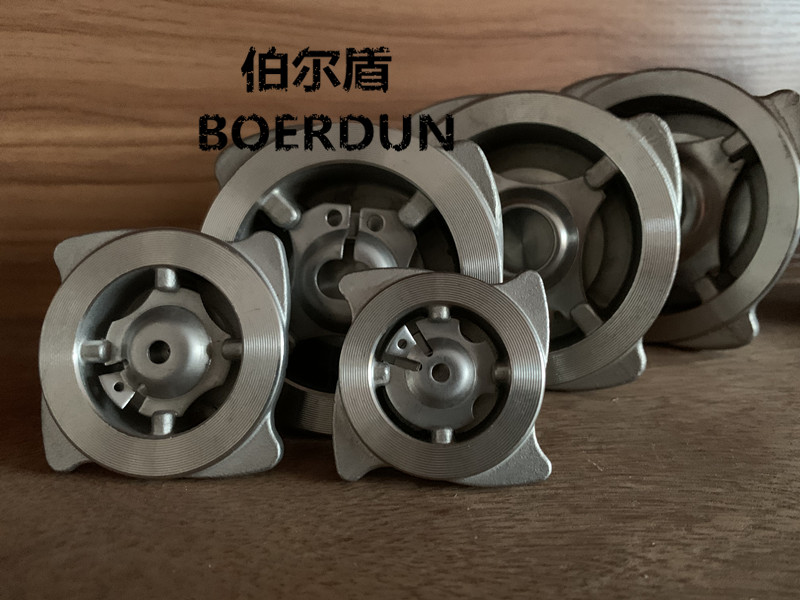

一, H71W-16P对夹式止回阀产品概述:

H71W型对夹升降式止回阀主要采用硅溶胶精密铸造工艺,经数控机床精加工而成,具有耐压高,耐腐蚀,动作迅速,在电力,机电工程,各种气动液压管道中大量应用,可在任何位置的管路上安装,防止介质逆流,锅炉给水系统上回,其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。例如:可安装于水泵出口处,能避免产生水锤、水击声和破坏性冲击,达到防止逆流和保护设备的目的,有较好节能效果。

 二H71W-16P对夹式止回阀的一些主要结构分析形式说明:

1.H71W-16P对夹式止回阀,H71型对夹式止回阀,这种止回阀是对夹式止回阀的常用形式,中间为一个单瓣,带有一个压缩弹簧,流体按箭头方向流动时,阀瓣打开,

当流入端压力变为0,或流出端压力大于流入端,那么弹簧回位,使阀瓣跟阀体接触,阀门关闭,介质不能返回倒流

2.H71型对夹式止回阀,这种阀门主要是双阀瓣结构,当流体按箭头方向指示流动时,双瓣打开,流体通过,当流体返向时,双阀瓣在弹簧的作用力下,回位跟阀体密封关闭,从而过到止回的作用


3.H71型对夹式止回阀,主要是单瓣旋启式结构,当流体按箭头指示方向流动时,阀瓣旋启式打开,流体通过,当流体流入端压力小于流出端压力时,或流入端压力为0时,旋启式阀瓣在弹簧的作用力回位,阀门关闭,从而流体介质不能返回倒流,达到止回的作用

4.H71型法兰对夹式止回阀,原理结构跟H76型一样,就是连接方式是对夹连接方式

5.H71型止回阀,也叫底阀,这种阀结构跟H71相似,就是一端是法兰连接,一端是带有像蓝子一样的笼,可以防止杂质进入管道,
