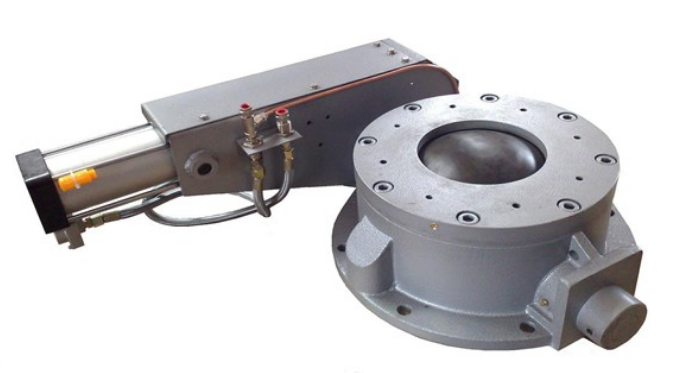

YDF-250气动圆顶阀的详细描述：
    上海达冠阀门有限公司

联 系 人：李先生159李先生0071李同志0739

销售热线：159李先生0071李同志0739

电话：021-3638-4128

Q  Q：2050989893

YDF-250气动圆顶阀主要技术参数
型号：QQF（B）
口径：DN150、DN200、DN250、DN300
公称压力：1.0MPa
工作温度：≤200°C
控制气源压力：0.4?0.6Mpa
耗气量：1?3L／次
气缸输出转矩：75?650N.m／5bar
工作介质：粉粒状物料

YDF-250气动圆顶阀工作原理
圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生磨擦，减少磨损。圆顶阀的气动执行元件为全密封直线或扇形气缸，直接驱动圆顶阀转动，有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠密封环带，阻止了管道内物料的流动。
圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触，以确保密封的可靠。橡胶密封圈采用特种橡胶制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。
YDF-250气动圆顶阀注意事项
橡胶密封圈充气压力应保证在0.40—0.60MPa且高于输送压力0.15MPa，气缸工作压力0.45—0.65MPa，使用洁净、干燥、无油压缩空气。
圆顶阀安装、使用要点
1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
4、该阀门出厂前已经过调整和动态试验，气路连接完好。

永嘉维德阀门可以有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，可以大流量，可以大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

首先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案的。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

陶瓷圆顶阀：1〉、直通式，单向密封和正心结构,开启时球与阀座相脱离,流道直通,不会出现卡、赌现象。
2〉、开关轻便，启闭时球面与密封座脱离，无任何接触、扭矩小、转动灵活。启闭时半球阀与阀座的剪切作用，因陶瓷具有的自洁性及自润滑性，能切去密封面上的结垢及粘连物，能保持密封严紧。
3〉、密封面的正心结构使球面能自动补偿磨损，保持阀门的密封性能，使用寿命长，安全可靠。
4〉、阀门属于硬密封结构，密封副是耐磨陶瓷，具坚硬的耐磨性和耐腐蚀性。

圆顶阀注意事项
橡胶密封圈充气压力应保证在0.40—0.60MPa且高于输送压力0.15MPa，气缸工作压力0.45—0.65MPa，使用洁净、干燥、无油压缩空气。
圆顶阀安装、使用要点
1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
4、该阀门出厂前已经过调整和动态试验，气路连接完好。

永嘉维德阀门可以有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，可以大流量，可以大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

首先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案的。
