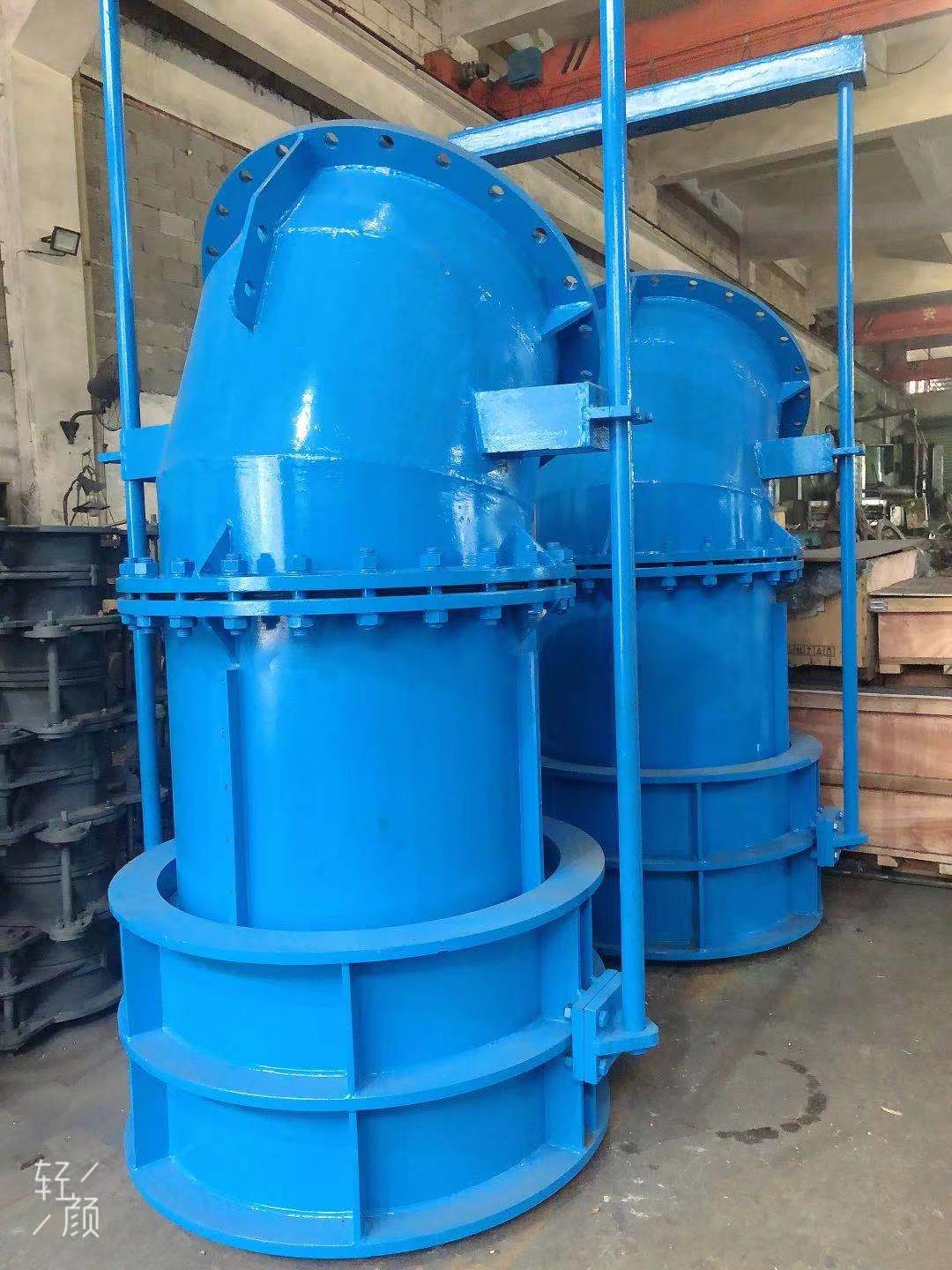

固定锥形阀是我公司近年依据进口产品和国内地形条件使用工况设计生产的。通常作为水轮发电机组旁通阀的自由排放阀，或是连续排放流量控制。由于采用了倒置锥形柱塞阀芯而得名，简称锥形阀，又因其具有优异的消能效果，故又称消能阀。又常用于农田灌溉，又称为灌溉阀。锥形阀除了在流道终端设置有锥形阀芯之外，所有运动部件全部设置在阀门的过流通道外部，使得阀体内部流道通常顺滑，流量大而压降损耗少，其在整个工作范围内不会产生气蚀及振动。

固定锥形阀该阀在整个工作范围内不会产生气蚀及振动，在小流量时仍具有良好的流量控制效果。其结构为一个固定的倒置锥形，先进的水力设计形体及用来降低振动的4个导流翼叶片支撑，流量则由外部活动套管的前后移动来控制，阀体上分别设有金属对金属的阀座和或补充性的软密封阀座，或两者构成了复合式的阀座确保密封性能。在排放到大气中时，水流以宽广的锥形角度扩散，并分解为稀薄喷淋形态，将能量消耗在空气之中。通常根据实际需求，可以要求控制水流区域，则在出口安装一个不同形式的导流罩，这不仅能将空气与充分水混合，而且还集中流量。

ZXF固定锥形阀概述：

   固定锥形阀有两种结构形式，排放型和管中型。固定锥形阀主要由阀体、喷管、套筒闸、锥体、浮动阀座、速度导流器、能量导流器（按需要配备）、驱动机构等组成。

ZXF固定锥形阀特点：

1、具有开启度-流量系数的线性特征。

2、气蚀能有效控制，固定锥形阀后端独特的锥型，使气蚀发生的部位不在喷管的管壁上，阀门后端的速度和能量导流器，使气蚀区域与阀体金属壁分开，气泡在阀体内破裂，而非在阀体金属壁破裂，阀门免遭气蚀破坏。

3、振动小，当阀门开启度小于10%，与不会振动。

4、浮动阀座及金属密封设计，保证了密封效果，延长了阀门的使用寿命。

5、低流组损失，可在较低压差下，满足流量控制的要求。

6、驱动机构位于阀体外部，操作力矩小，维护容易。

7、阀门抗阻塞能力强。

ZXF固定锥形阀抗气蚀原理：

   当水流经过阀座与套筒闸进入气泡形成区时，由于水流速较快，压力较低，水形成微小气泡，气泡不断融合形成较大的气泡，气泡随水流进入能量导流器前的爆炸区时，水流速急剧变缓，且能量导流器的阻力作用使压力升高、气泡破裂，含较少气泡的水大部分流经导流器进入下游管道，避免气蚀对下游管道的破坏。较小部分水流回流至速度导流器外围，被气泡形成区的低压水流，通过速度导流器的小孔吸入导流器内部，形成保护速度导流器表面环状水流，同时保护阀体免受气蚀破坏。
