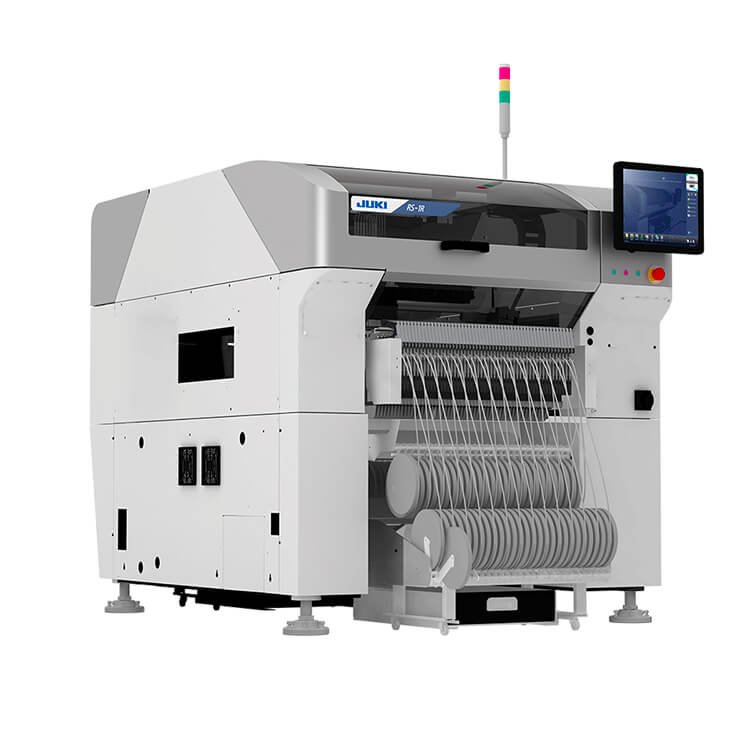

JUKI贴片机RS-1R JUKI贴片机代理商 LED贴片机

操作系统:WINOOWS XP (中文、日文、英文四种语言切换）

基板尺寸
标准基板 (650×370mm)
两次夹板(1200×370mm)
贴装元件高度:25mm
贴装元件尺寸: 镭射激光识别 0201（英制008004）芯片～74mm/50×150mm
图像识别（选配3种 10mm/27mm/54mm）
标准像机：3mm～74mm方形元件、或50×150mm
精密像机：1.0×0.5mm～□48mm、或24×72mm
贴装速度:最片元件（条件）：0.0857秒/芯片（47,000CPH)
贴装精度: 镭射激光识别：±0.035mm 图像识别：±0.03mm
装着元件种类: 最多112种（换算成8mm)
装置尺寸(W*D*H)
标准基板：1,500×1,810×1,440mm
装置重量：约1,700Kg
特性
高速度芯片机和泛用机功能
头部单元更靠近基板，吸取时间缩短，速度提升快
搭载速度47,000CPH*实现高速搭载
的线体平衡实现最高的生产量
无需头部交换，装置更换，实现线体线体平衡实现最高的生产量
新开发贴片头部单元

依据对应元件,识别位置可变化的新搭载贴片头部单元

JUKI贴片机
X.Y轴控制：
1.位移尺寸有机身磁尺和伺服马达全闭环控制.位移分辨率2.0UM.可保持永久高精度.  
2.不受灰尘,温度影响,实现高精度定位.  
3.X.Y方向双马达同步驱动.
识别方式 ：
1.激光和CAMERA识别,小元件由激光直接识异型元件由相机识别.高速准确.  2.激光能识别元器件高度.纵向识别方式不 会因吸嘴磨损发白或有其它脏物时影响贴装质量.
3.工作头吸取元器件后直接移动到贴装目 误判成元器件,造成漏贴.  
4.激光识别全程跟踪元件,不会出现立料或元件未贴装好带料,自动识别不进行下一取料动 是否贴装好,不能全程跟踪,如带料要在吸取元件 
5.激光能识别元器件高度,AC伺服马达可自动控制贴装高度及力度,杜绝了元器件在贴装破裂,同时减免了吸嘴撞击力及磨擦力，长了吸嘴的使用寿命(1-3年).
工作头 ：
1.一个工作头四个小头,同时吸取容易分  
2.Z轴每个小头有一个马达单独驱动,可控制贴装力度,吸嘴不易破损.同时不需维护.  
3.θ轴每个小头有一个马达单独驱动,不受贴片角度变化影响,能保证贴装角度精度.当某一马达出现问题,其它头可正常工作.
贴装方式：
利用真空压力破坏定时的自我校准功能, 防止了在贴片的瞬间将元件带回.
高密度：
贴装时不会影响旁边元件.  
送料器 ：
1.由四个支持点固定,增强了送料器定位稳固性及可靠性.   
2.送料动作由单独的机械结构驱动完成.  
3.工作头可自动测量元器件吸取高度,保证了0402,0201等精细元器件的吸取可靠性
