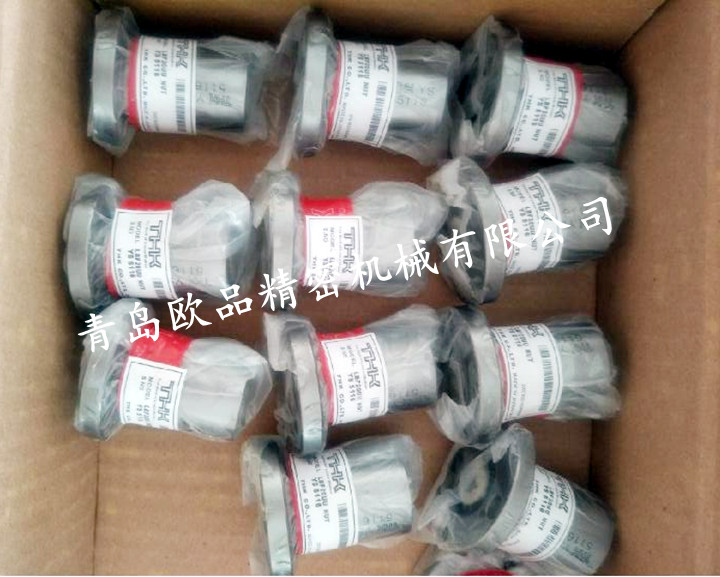

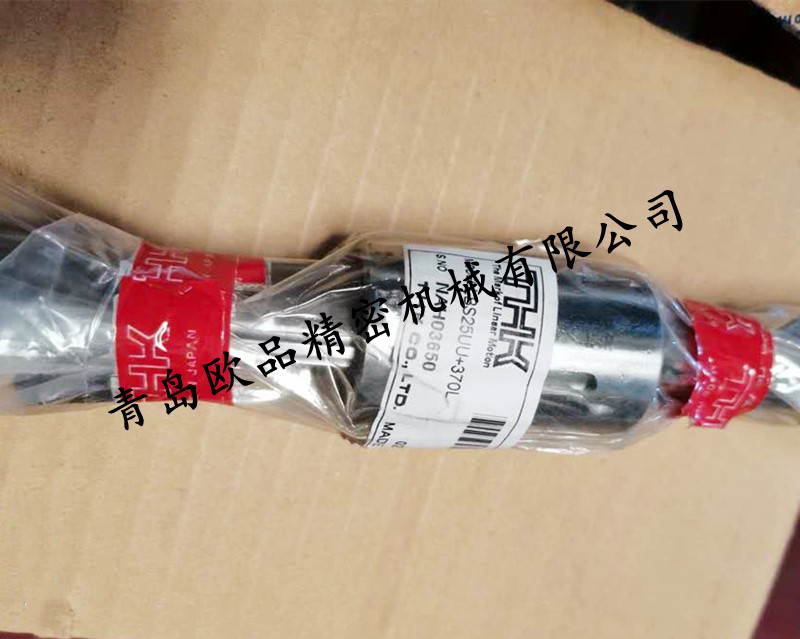

青岛欧品精密机械有限公司现货供应THK花键螺母LBST30  尺寸参数 价格货期请咨询我们销售人员

青岛欧品精密机械有限公司现货供应THK滚珠花键

主要型号型号有:LBS15、LBS20、LBS25、LBS30、LBS40、LBS50、LBS70、LBS85、LBS100
 LBST20、LBST25、LBST30、LBST40、LBST50、LBST60、LBST70、LBST85、LBST100、LBST120、LBST150
 LBF15、LBF20、LBF25、LBF30、LBF40、LBF50、LBF60、LBF70、LBF85、LBF100
 LBH15、LBH20、LBH25、LBH30、LBH40、LBH50
 LBS15、LBS20、LBS25、LBS30、LBS40、LBS50

THK高扭矩滚珠花键 结构与特长

高扭矩型滚珠花键在花键轴外圈上按120度均等排列了3条滚动面突起部,并配有2列（总共6列）负荷钢球列分别从左右方将其夹住。

滚动面被精密研磨加工成与球径相接近的R沟槽形状。当花键轴或花键母承受扭矩时,在6列负荷钢球中与扭矩方向一致的3列钢球均等地承受负荷,并且自动地决定旋转中心。反转时,就由反方向的3列钢球承受负荷。

各钢球列通过装在花键母内的保持器,持续进行整列循环运动,所以,即使将花键轴从花键母中抽出,钢球也不会脱落。

【旋转方向间隙为“零”】

高扭矩滚珠花键通对过单个花键母施加预压,使旋转方向间隙为零,从而提高刚性。

像具有圆弧沟槽或哥德式沟槽的传统型滚珠花键一样,施加预压并不需要将2个花键母在圆周方向相互扭转方可使用，从而容易实现小型化设计。

【高刚性与精确定位】

因接触角大,并且用1个花键母就能施加预压,所以初期变位小,能获得高刚性和精确的定位精度。

【可进行高速运动和高速旋转】
