YDF-B 圆顶阀

一、用途及特点
   气动圆顶阀是一种新型的快速起闭阀门，是目前燃煤电厂气力输灰系统中使用数量多、使用效果好的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。产品的优良性能在多年市场运作中得到充分验证，赢得广大客户的信赖。
 1）启闭灵活、阀芯无冲刷：圆顶阀在开关过程中，阀芯与特制的橡胶密封圈保持有0.8～1.5mm的间隙，阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠，密封圈的使用寿命长；阀门开启时，料口全流通无阻挡，避免了物料对阀芯的直接冲刷。
2）密封严密、性能优良：圆顶阀的密封采用特制可充气式橡胶密封圈，密封性好。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧包裹在球面阀芯上，形成一个非常可靠的密封环带，密封严密，从而能有效截断管道内物料的流动。
3)选材考究、工艺科学：阀芯是圆顶阀的核心部件，根据使用工况的不同采用不同的耐磨材料，使产品具有耐磨、耐冲刷等特性；阀芯光滑坚硬的表面，保证了阀芯与橡胶密封圈的紧密接触，实现了密封的良好配置。
4）自动控制、运行可靠：圆顶阀的气动执行器采用全封闭回转推杆式直缸驱动，回转输出，性能可靠，输出扭矩大，可满足在恶劣工况条件下工作。

二、工作原理
气动圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为全封闭回转推杆式气缸，直接驱动圆顶阀转动，有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气，膨胀紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠的密封环带，阻止了管道内物料的流动。当圆顶阀开启时，橡胶密封圈排气，圆顶阀阀芯开启，此时阀门打开。圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触以保证密封的可靠。橡胶密封圈采用特种材料制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用介质：气体，液体，半流体及固体粉末。


三、主要技术参数

四、注意事项
橡胶密封圈充气压力应保证在0.30～0.60MPa且高于输送压力0.15MPa，气缸工作压力0.45～0.65MPa，使用洁净、干燥、无油压缩空气。

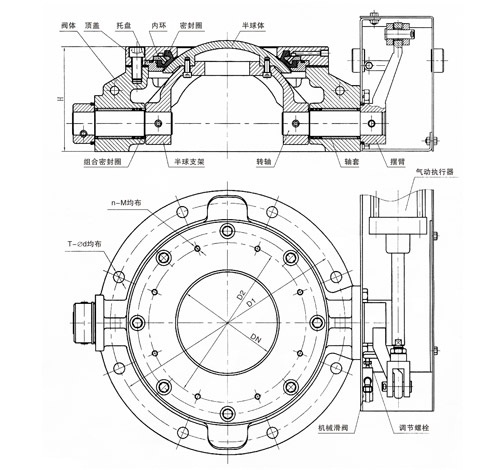

五、主要零部件材料
