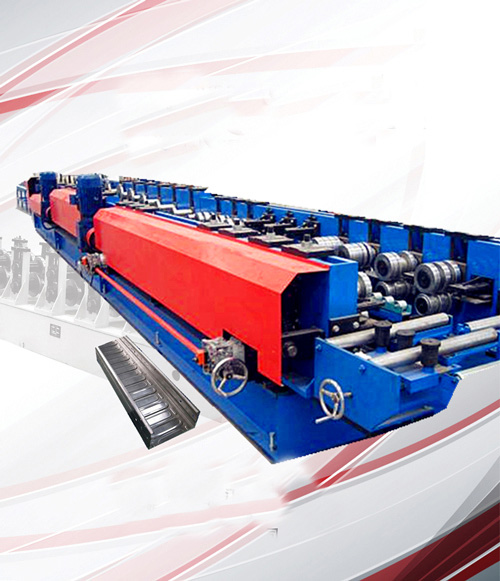

货架横梁立柱设备

  货架横梁立柱设备

  设备组成

  货架立柱生产线：卷料上料开卷-----整平机-----伺服送料装置-----液压/冲床冲孔-----成型主机-----定尺液压切断-----收料平台

  货架横梁生产线：卷料上料开卷-----整平送料一体机-----成型主机-----定尺液压切断-----收料平台

  电控采用PLC可编程逻辑控制

  备注：主机可选用快换式结构

  各主要部件技术参数

  被动式放料机：

  板料宽度：100—350mm;材料厚度0.8~2.5 mm

  料卷内径：φ508mm; 内径涨缩范围ф480-520 mm;

  Inner diameter: 508mm Range of expanding: ф480-520 mm

  料卷 *大外径:φ1300mm;承载重量：≤3t

  校平、送料部分

  矫正滚轮：上4/下5

  校平圈料范围： *大料宽400mm， *大料厚(钢带)1-2.5mm

  送料机为高速辊轮式送料机。

  送料系统：伺服送料机

  底部连续冲孔部分：

  冲床：JE21-80

  冲模材质：Cr12
