HH46/48/49X微阻缓闭止回阀
特点:
该阀主要由阀体、阀盖、阀板、平衡砣、活塞和调节阀组成，用于给排水管道，安装在水泵出口处用来防止介质逆流和消防破坏性水锤。具有阀瓣轻、开度大、节电效果显著、流体阻力小、水锤消除结构 合理、密封性能可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪音等优点。
适用介质：水、油、海水、污水
适用温度：0~80℃（如需要，可达200℃）
结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
产品名称：
微阻缓闭双瓣止回阀
产品型号：
HH46 、HDH48X、HH49X
驱动方式：
手动
连接形式：
法兰
结构形式：
旋启式
密封材料：
橡胶
压力范围：
1.0～2.5MPa
公称通径：
DN40-DN1200
常用材质：
碳钢、不锈钢

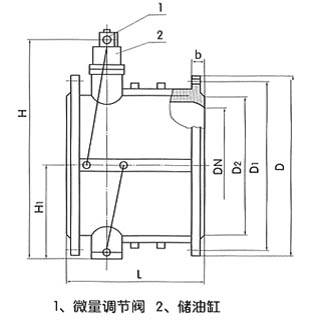

一、HH46型微阻缓闭双瓣止回阀介绍
二、HH46型微阻缓闭双瓣止回阀主要零件材料
零件名称
阀体
阀瓣
阀杆、油
弹 簧
阀 座
材 料
铸铁、铸钢
碳钢
不锈钢
不锈钢
丁腈橡胶
三、HH46型微阻缓闭双瓣止回阀主要技术参数
型号
公称
强度试验压力
密封
适用
适用
缓闭
HH46X
1.0
1.5
1.1
≤80
清水
≤60秒
1.6
2.4
1.76
2.5
3.75
2.75
技术参数
HH46型微阻缓闭双瓣止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流叉能有效地限制破坏性水锤保证管线的使用安全。蝶式缓冲止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长油压、缓闭不受介质影响+有较好节能效果等特点。
缸、活塞
压力
PN(MPa)
压力
(MPa)
温度
(℃)
介质
时间
HDH48X
HH49X
污水
海水
10
15
2021
安徽欧永 HH46/48/49X微阻缓闭止回阀 美标德标日标 微阻缓闭双瓣止回阀 逆止阀
来源:[安徽欧永机械进出口有限公司]
联系人：叶先生
手机：15324502393
电话：0558-6101476
传真：0558-6101476
QQ：3548313745
Email：3548313745@qq.com
地址：安徽省阜阳市临泉县安徽省阜阳市临泉县城东街道腾辉国际城1号楼3栋313号
品牌：安徽欧永
价格：面议
元/个
供应地：安徽省阜阳市
产品型号：HH46/48/49X
