HC42X 静音止回阀

静音止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

消声止回阀的作用是阻止反方向流动，只允许介质向一个方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。 不宜用于含有固体颗粒和粘度较大的介质。

特点用途:

1、阀瓣采用“子*头”外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数

2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜

3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象

4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固耐用

5、阀瓣启闭行程短，可以有效的防止水锤产生

6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适用于污水管网

技术参数

 一、HC42X/DRVZ静音止回阀--概述

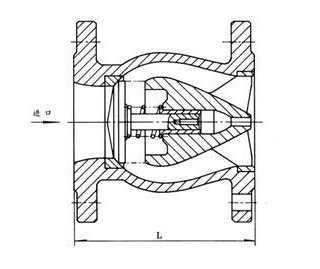

 HC42X/DRVZ静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。

二、HC42X/DRVZ静音止回阀-主要技术参数

三、HC42X/DRVZ静音止回阀--主要零部件
