一、前言

由于目前元件微型化，导致丝印钢网孔日趋微小，导致锡膏在网孔的容易残留和难清洗。由于锡膏的残留直接导致印刷不良的产生，网板清洗变得非常重要。清洗的方法分为溶液压力喷淋和超声波清洗两种。但因为超声波对溶液挥发有潜在危险，而且会破坏钢网里用于固定的粘合胶，业界渐渐倾向采用溶液压力喷淋方法，是完全对溶液挥发没有任何危险的全气动控制清洗，由于无铅焊接的发展，很多高要求的网板需要在印刷后立即进行清洗，一般是用去离子皂化水进行压力喷淋清洗。

三、技术参数
1、输入气压：0.5～0.8Mpa 2、耗气量：400～600 L/min（气流量）
3、控制方式：全气动，全自动 4、清洗时间设定: 0~~999 秒可调
5、风干燥时间设定: 0~~999 秒可调 6、清洗方式：高压喷淋，两面反向旋转喷射。
7、喷头数: 左右各 16 个 8、干燥方式：空气喷射，可外接强制排风
9、全气动方式运行：32 个喷嘴和增强型液压驱动旋转式 360°喷淋清洗＋压缩空气，最新采用左右双气动马达作旋转动力，可以根据清洗物品不同任意调整喷淋速度， 同时又加强了喷射压力。
10、旋转方式：左右两侧气动马达反方向传动左右喷杆，可根据不同的清洗物体调整转速。
11、排气口尺寸：Φ120×40mm 12、工作储液槽：40－60L
13、逻辑控制： 采用日本进口 SMC 气动元件和德国 FESTO 时间控制器
14、可清洗钢网尺寸： 756（L）×756（W）×45（H）mm
15、内外材质：外围材质采用国标 304 型 2mm 厚度的不锈钢材质,清洗箱和储液箱采用国标图 1.5mm 不锈钢，烤漆型前操作面版为椭圆。
16、自动加排液系统：在加清洗剂和更换储液箱内的清洗剂时，不需人工繁琐操作，通过进水管或排水管，只要一键式开启设备即可完成。
17、清洗机尺寸：L945×W650×H1645(mm)(单槽机尺寸,可定制多槽非标机)。
18、重量：220kg
四、产品介结

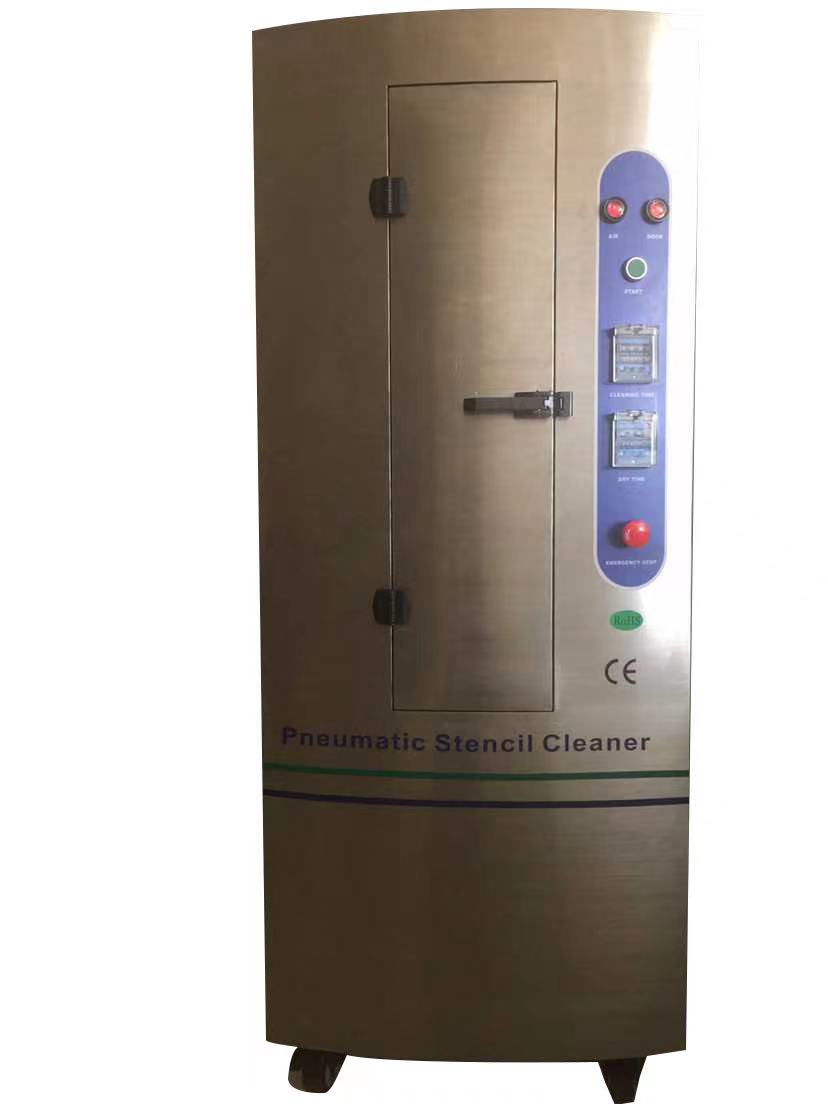

本清洗机采用全气动控制清洗，气动逻辑控制，无需接电，可使用水或溶剂，安全可靠。调整好合适的网板挂架，把要清洗的物品移至中心位置，就可以对网板或电路板进行清洗。
首先设定清洗时间和吹干时间，按启动键后，系统开始全自动清洗操作。溶液需要经过 4 道过滤程序。首先以旋转喷头喷淋钢网，溶液经过滤网过滤，活性炭，还原树脂过滤流回储液槽，经过泵抽取，再经过 500 目过滤罐才喷淋到钢网上，保证锡球和助焊剂的过滤去除。喷淋设定的时间后，溶液切断，抽风机开始工作排出废气，由左右两个气动马达为动力的长 950 毫米的喷杆反方向转动，并通过 32 个弧线型喷头喷出清洁空气吹干钢网。吹干设定时间后停止。采用全气动自动控制，保证使用挥发性溶液时的绝对安全。可以独立地对总气输入，泵，抽风机，左喷头，右喷头压力进行控制，可以能过气动马达流量大小随意调节喷杆的转速。
