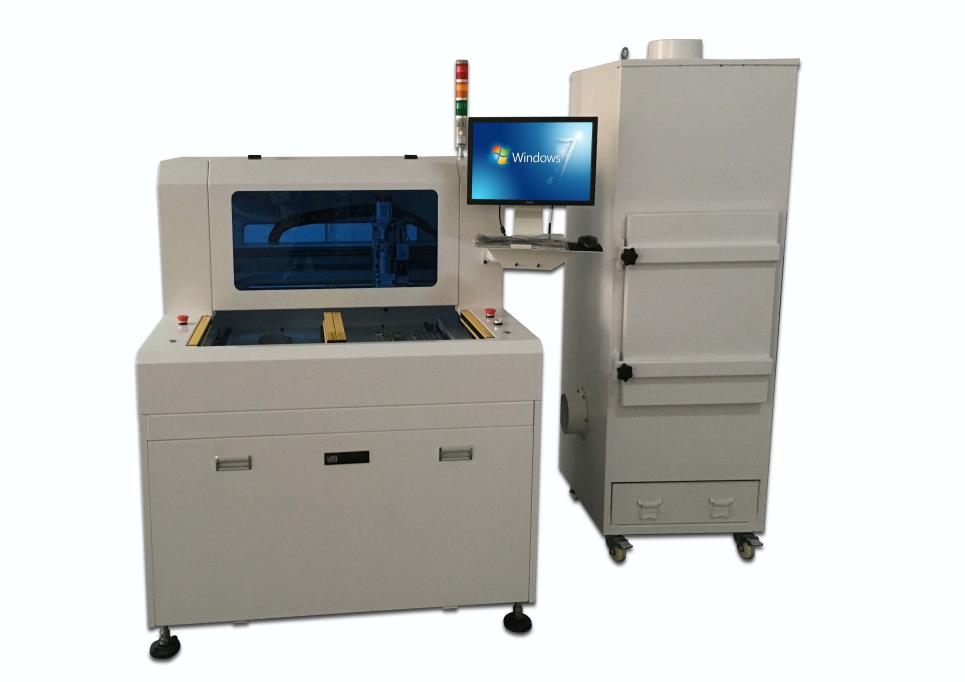

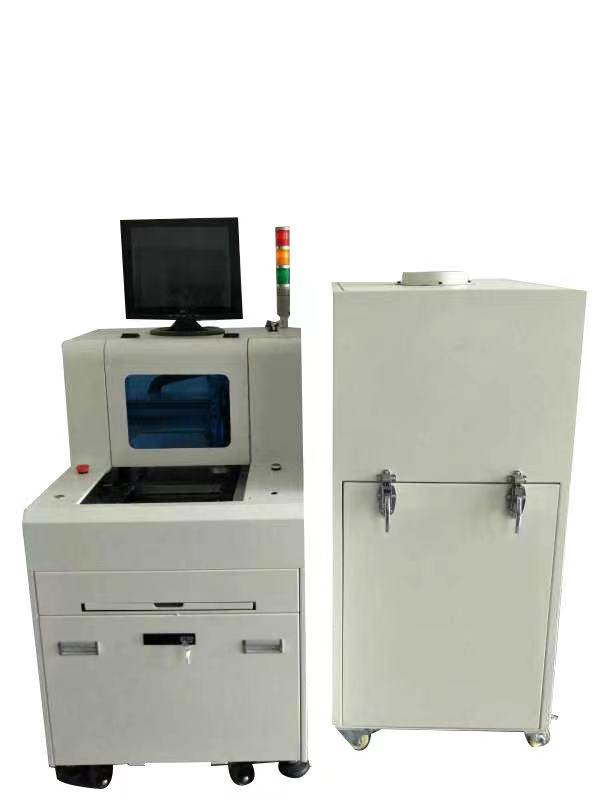

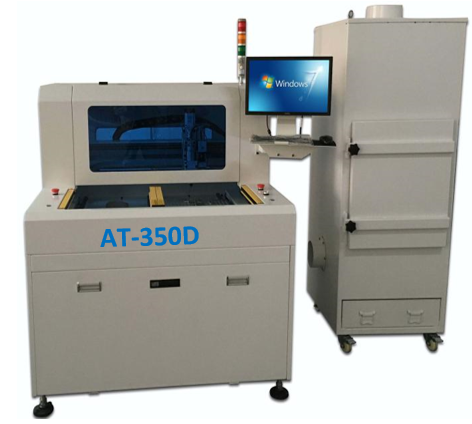

AT-350D型高速四轴曲线铣刀式分板机是采用全自动双工作台离线式PCB Router工作方式。可以高精确的分割目前小型化的电路板，如手机，PDA采用拼板生产方式，电路板生产后需要将电路板分割。由于大量精密SMT元件的采用，例如BGA，CSP，必须进行无应力切割。Router采用编程高速电主轴切割，双工作台，当系统切割一片板时，操作员可以装卸另一块板，大大提高工作效率。
二、特点：
1、AT-350D是一台主要利用铣刀高速运转将多连片方式的PCB板按预先编辑好的路径分割的设备。取代了人工折断、C-CUT或PUSH的切割瑕疵，提高产品质量，减少报废率，本机采用人机界面WINOOWsXP作业系统，简明而人性化的界面设计，自动切割路径校正系统，高像素CCD程序制作及区块程序和单步程序编辑及修改，双平台交互工作的PCB的上下料装置，能有效地降低机器开置时间，从而达到理想的生产效率。
2、配置高像素CCD放大镜头，辅助程式示教及编辑功能，精度更高更精确，图像更清晰。方便区分程式和单步程式编辑及修改。
3、自动MARK点定位校正系统，移动路径有实时显示和模拟路线跟踪，显示一目了然，自动对立校正功能，切割精度更高，PCB只要在80mm2之内的范围内放偏，机器视觉都可以进行自动路线校正，放宽了操作员在放板时精度的要求，大大提高了工作效率。
4、程序的左右工作台复制、区块复制、陈列、多角度连接板复制、单步跟踪修改功能、区块编辑修改功能，精确简化了程序制作的时间，提高编辑效率。
5、大功率风机制作的双方向吸尘器和10V的高电压静电消除装置，吸尘效果更佳理想，在噪声相同时效果更佳。
6、刀具寿命监测，铣刀切割一定距离后会自动上升和下降至另一段未切割的刀刃位置，上下距离及次数可根据刀刃长度设定，及延长铣刀寿命。
7、透明的安全门设计，使加工过程一目了然，开门有急停减速50%运行的两种方式供不同的客户选择，急停是预防加工时的意外，提供一个安全检查的操作环境。减速50%是为了在做程序的时候方便编程人员对加工过程的监视。
8、双平台交互工作的PCB的上下料装置，机器采用双丝杆Y轴，能有效地降低机器闲置时间，速度达到理想的生产效率。
四、机台参数：
Overall（概述）
设备尺寸
1150mm x 1250mm x 1325mm
重量
750KG
底脚可调高度
60～110mm
Manipulator
操纵马达类型
Panasonic MINAS A6系列
操纵马达重复精度
0.001mm
行程范围
870mm*450mm*50mm
Work station（工作台）
板的定位方式
治具定位、顶针定位、视觉校正
进出板方式
左右工作台丝杆、导轨、伺服电机传动
分板尺寸
350mm*400mm（双工作台面）
可分板材厚度
5mm
Spindle Motor(主轴)
功率
400W
转速
40000rpm/min
冷却方式
自然冷却方式
更换工具方式
专用扳手更换
Routing capability
切割速度
100mm/s
移动速度
3000mm/s
切割重复精度
0.025mm
Vacuum System
过滤系统功率
2.2KW 380V电机
过滤器
立式
Utilities
Power（功率）
4.5KW AC380V
Air supply（气压）
4-6KG/cm2
Programming（程序）
编程方式
在线编程
编辑功能
直线、斜线、圆孤、圆
程序存储
跟据需要选择存储位置
配置编程CCD
Daxiang 540TVL系列高像素彩色CCD
刀具直径补偿
自动
过滤器设定
每次加工完成停机自动振打清洁过滤袋并将灰尘集中到集尘箱
Operation Monitors
三色灯
高亮度三色灯监视机器的各种工作状态
工具好坏检测
刀具寿命使用累计距离检测
马达过热检测
具有过热、过载、低电压等保护功能
伺服过载检测
具有过载、线路是否正常、低电压等保护功能
工具寿命跟踪
刀具寿命累计距离检测
分板计数
分板计数，分板用时计数方式
机器报错记录
软件自动机器报警提示
III. Accuracy
轴位置精度
±0.01mm
分板精度
±0.025mm
機台重覆精度
± 0.01mm
重覆切割精度
± 0.025mm
IV. Safety
工作范围保护罩
采用四面密封保护方式
紧急停止按钮
左右工作台
一、简介：
09
21
2023
全自动曲线式铣刀分板机 曲线分板机 全自动邮票孔分板机
