1、斜盘式止回阀由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。
四、技术参数：
轴流式止回阀,贯流式止回阀主要零件材质及参数
产品材料
WCB系列
304系列
304L系列
316系列
316L系列
321系列
主要零件材料
阀体
WCB
CF8
CF3
CF8M
CF3M
0Cr18Ni10Ti
支架
WCB
CF8
CF3
CF8M
CF3M
0Cr18Ni10Ti
弹簧
304
304
316
316
316L
316
阀瓣
WCB
CF8
CF3
CF8M
CF3M
0Cr18Ni10Ti
适用工况
适用介质
水、油品、蒸汽
硝酸腐蚀性介质
醋酸腐蚀性介质
适用温度
-29～425℃
-28～300℃
应用规范
设计制造按
GB/T12235
法兰尺寸按
HG 20592
检验试验按
JB/T 9092
公称压力
1.0～1.6MPa
美标 轴流式止回阀,贯流式止回阀主要零件材质及参数
产品材料
WCB系列
304系列
304L系列
316系列
316L系列
321系列
主要零件材料
阀体
WCB
CF8
CF3
CF8M
CF3M
0Cr18Ni10Ti
支架
WCB
CF8
CF3
CF8M
CF3M
0Cr18Ni10Ti
弹簧
304
304
316
316
316L
316
阀瓣
WCB
CF8
CF3
CF8M
CF3M
0Cr18Ni10Ti
适用工况
适用介质
水、油品、蒸汽
硝酸腐蚀性介质
醋酸腐蚀性介质
适用温度
-29～425℃
-28～300℃
应用规范
设计制造按
API 600
法兰尺寸按
ANSI B16.5
检验试验按
API 598
公称压力
150LB～900LB
2、阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，较大限度减少流阻和压力。
3、运用高性能弹簧材料HT/INCONELX-750，具有优良的耐腐性能，抗氧化和优异的机械性能，确保弹簧长期工作情况下，运行状态。
4、静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。
5、开启与关闭反应迅速，高可靠的预压弹簧使阀瓣对流体压力变化快速反应。
6、结构紧凑，方便安装，垂直，水平安装都可。
7、阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。
8、阀门的压力范围比较广。
设计标准
API 6D 、ASME B16.34
结构长度
ASME B16.10
连接端
ASME B16.5、ASME B16.25、GB 9113、GB 12224
试验标准
API 598、ISO 5208、JB/T9092、GB/T13927
操作方式
阀瓣靠介质力自动启闭
使用领域
水、蒸汽、石油、天然气等
其他备注1
阀座、阀瓣密封面堆焊硬质合金，提高阀门的耐冲刷能力，延长阀门使用寿命
其他备注2
流线型流道，介质不绕流，阀门流阻小，节省能源
其他备注3
适用于管道或装置中防止介质倒流
其他备注4
采用浮动的阀瓣结构，能自动补偿因安装和使用中磨损所引起的误差，保证密封面紧密贴合，提高了密封性能。
其他备注5
启闭行程短，并能自动复位无冲击，在较小的流速下，阀门即可全开，关闭时间短
01
04
2022

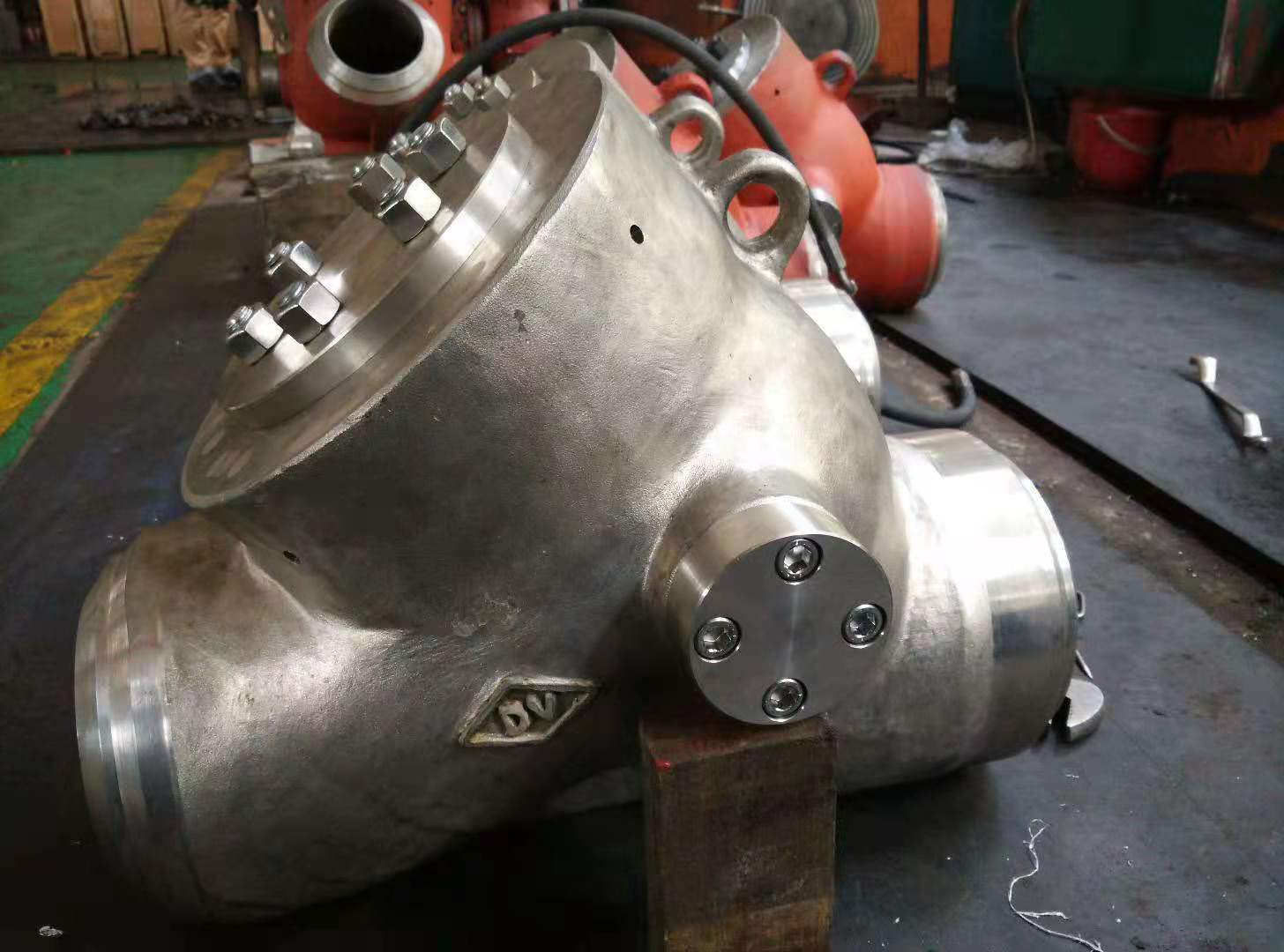

高压自密封斜盘式止回阀
来源:[永嘉工奥阀门有限公司]
联系人：彭先生
手机：13868629321
电话：-
传真：-
QQ：1317207634
Email：
地址：地区
品牌：工奥阀门
价格：5000.00
元/台
供应地：
产品型号：PXH44H-900LBP DN80
