一、检定系统功能

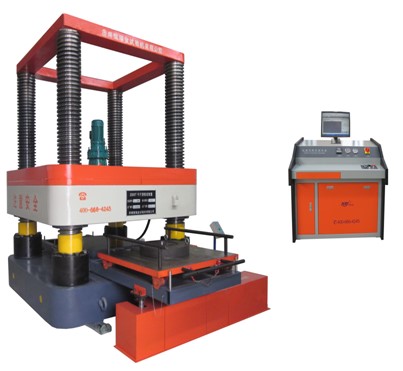

1000t/2000t千斤顶检定自动控制系统,依据JJG621-2012《液压千斤顶检定规程》制作,与FLY/QJ-10MN /20MN/30MN50MN/100MN系列千斤顶检定装置配套使用。 一体化、双速、高精度液压泵,有效降低减少劳动强度和提高检定的安全性,在无人为干预下自动完成千斤顶的各项性能测试,使标定结果更加准确和真实可靠。 二、检定系统性能特点:
2.1、自动控制检定系统采用高精度放大器及24位高精度A/D转换器,分辨力1/200000;采用智能PID控制技术,具有控制精度高、可靠性好、检测效率高、噪音低、长时间连续工作、保压时间任意设定等特点,系统的保压精度≤0.1%FS。
2.2、高精度测量采集系统采集标准传感器信号,从而保证力值精度的高精准及高稳定性,满足自动检定要求。
2.3、自动控制系统:采用变频技术,由伺服电机带动伺服油泵进行转矩和转速的控制;由两个独立快速加卸油系统组成,给千斤顶快速加油和快速卸油;自动控制系统,完成千斤顶的压力快速和精准的控制。
2.4、操控软件: →实时显示工作压力和工作曲线,操作直观,具有提示和向导功能。 →多窗口测量显示,试验曲线数量1-3个可以任意选择显示,布局方式任意切换,曲线可局部放大显示,可存为图片文件;可以横排或竖排。 →分析功能,可以对已经完成的试验结果进行数据分析,可叠加对比; →报告采用Excel格式,内置默认方式,可自主编辑;可选择需要打印的项目,并可以排序;可选是否输出报告曲线,可单独打印或合并打印。 →自建强大的数据库,试验数据可随时保存、查询、调用;数据库采用ACCESS标准格式,预留联网数据接口。 →具有三级管理权限功能。
2.5、电路板采用光电隔离设计,抗干扰能力强。
2.6、可以配置多个测力传感器,根据需要平滑切换使用。
2.7、快换接头组件,适合于不同吨位、不同规格型号千斤顶快速检定。
2.8、多重保护功能: 系统过载溢流保护;过滤保护;过流、过压保护;操作保护;试验结束自动保护。
三、检定系统技术参数:
3.1、测量分辨力: 1/200000。
3.2、控制精度:≤0.1% 。
3.3、保压精度:≤0.1%FS。
3.4、加载速度:0.3%-10%FS/s。
