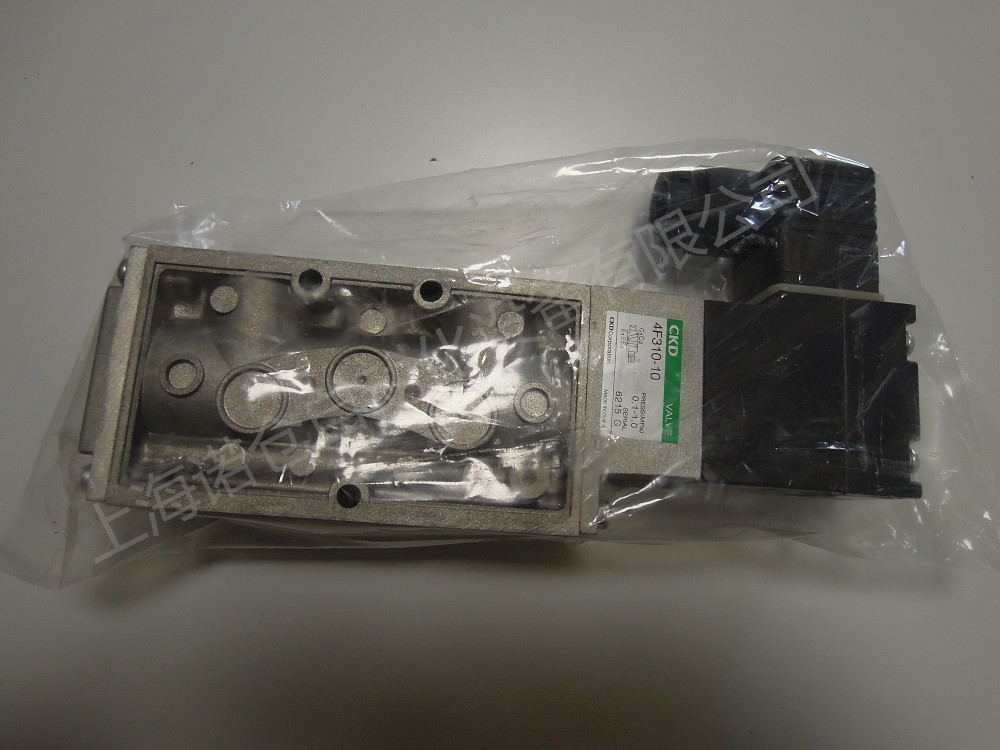

CKD先导式电磁阀4F310-08-AC220V,4F410-08-DC24V

电磁阀环境温度表示在保管和设置状态下的温度，与运转时的流体温度不同。

配管气口的螺纹也对应于G螺纹、NPT螺纹 。

响应时间是在供给压力0.5MPa，无润滑的条件下ON时的数值。有压力和给油时，按照给油的质量不同而变化。

关于外部先导(K)的真空加压使用、气缸气口加压使用、排气加压使用

阀的种类与操作方式 先导式软滑阀

使用流体 压缩空气

高使用压力 MPa 1.0

低使用压力 MPa 参阅以下各机种规格

耐压力 MPa 1.5

环境温度 °C 注1 -10～60（不得冻结）

流体温度 °C 5～60

给油 无需（给润滑油时，请使用透平油）

防护等级 防尘

耐振动 m/s2 50以下

耐冲击 m/s2 300以下

环境 无法在腐蚀性气体环境下使用

技术资料 端子箱配线 接插件接线方法

小型端子箱（B）配线方法 4F2～7系列（DIN端子箱）

1. 外壳的导线引出口可每隔90°向4个方向引出。

2.DIN端子的接线请按照1和2进行操作。

3. 请按0.5N·m的紧固扭矩紧固螺钉。

按-的作业步骤对小型端子箱(B)进行配线。

4F210-08-AC110V

4F210-08-AC220V

4F210-08-DC24V

4F220-08-AC110V

4F220-08-AC220V

4F220-08-DC24V

4F230-08-AC100V

4F230-08-AC110V

4F230-08-AC220V

4F230-08-DC24V

4F310-08-AC110V

4F310-10-AC110V

4F310-08-AC220V

4F310-10-AC220V

4F310-08-DC24V

4F310-10-DC24V

4F320-08-AC110V

4F320-10-AC110V

4F320-08-AC220V

4F320-10-AC220V

4F320-08-DC24V

4F320-10-DC24V

4F330-08-AC110V

4F330-10-AC110V

4F330-08-AC220V

4F330-10-AC220V

4F330-08-DC24V

4F330-10-DC24V

4F410-08-AC110V

4F410-10-AC110V

4F410-08-AC220V

4F410-10-AC220V

4F410-08-DC24V

4F410-10-DC24V

4F420-08-AC110V

4F420-10-AC110V

4F420-10-AC220V

4F420-08-DC24V

4F420-10-DC24V

4F430-08-AC110V

4F430-10-AC110V

4F430-08-AC220V

4F430-10-AC220V

4F430-08-DC24V

4F430-10-DC24V

4F510-10-AC110V

4F510-15-AC110V

4F510-10-AC220V

4F510-15-AC220V

4F510-10-DC24V

4F510-15-DC24V

4F520-10-AC110V

4F520-15-AC110V

4F520-10-AC220V

4F520-15-AC220V

4F520-10-DC24V

4F520-15-DC24V

4F530-10-AC110V

4F530-15-AC110V

4F530-10-AC200V

4F530-15-AC200V

4F530-10-AC220V

4F530-15-AC220V

4F530-10-DC24V

4F530-15-DC24V

4F610-15-AC220V

4F610-20-AC220V

4F610-15-DC24V

4F610-20-DC24V

4F620-15-AC110V

4F620-20-AC110V

4F620-15-AC200V

4F620-20-AC200V

4F620-15-AC220V

4F620-20-AC220V

4F620-15-DC24V

4F620-20-DC24V

4F630-15-AC220V

4F630-20-AC220V

4F630-15-DC24V

4F630-20-DC24V

4F710-20-AC220V

4F710-25-AC220V

4F710-20-DC24V

4F710-25-DC24V

4F720-20-AC220V

4F720-25-AC220V

4F720-20-DC24V

4F720-25-DC24V

4F730-20-AC220V

4F730-25-AC220V

4F730-20-DC24V

4F730-25-DC24V
