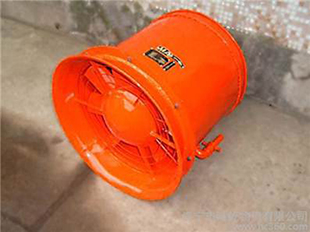

FQCNo4.0抽出式气动风机乐山风机结构介绍

FQCNo4.0矿用抽出式气动风机参数：

风量(m3/s)：2;
风压(Pa)：750;
供气压力(Mpa)：0.45;

耗气量(m3/s)：0.090;
转速(r/min)：3000;
叶轮直径(mm)：400;
质量(Kg)：41;
长度(mm)：450

FQCNo4.0矿用抽出式气动风机结构组成：

该系列气动风机由集风器1、叶轮2、机壳3和气动马达4等部件组成。气动风机机壳、集风器等结构构件均用低碳钢板焊接而成，气动马达则用螺栓与机壳联接，叶轮由轮毂、叶片、空心轴、幅板焊接在一起，叶轮与气动马达输出轴直接联接。




FQC矿用气动抽出式轴流局部通风机使用环境条件：

1、输送介质为空气，含尘量不超过10mg/m3，介质温度为-200C～+350C。
2、风机的安装位置标高为-1000m～+1000m。
3、工作条件：供风量应大于气动风机的大工作风量。
4、安设气动风机的基础应牢固，四周无暴晒、淋雨现象。气动风机的进风口边缘离地面或顶壁的高度应不小于0.3m。
5、使用寿命：使用寿命不少于4年，且次大修前安全运转时间不少于1200h。

FQC矿用气动抽出式轴流局部通风机安装、调试
本系列气动风机设有提手。既可用于手提移动亦可作为使用时的悬挂孔。若放置于巷道中使用时必须固定。气动风机必须有专人安装。气动风机的安装和使用必须符合“煤矿安全规程”的有关规定。气动风机使用工作压力为0.45MPa，采用棉线编织胶管联接压风管与气动马达进气孔口，压风管路出口与胶管之间必须装截止阀。

FQCNo4.0抽出式气动风机乐山风机结构介绍

FQCNo4.0抽出式气动风机乐山风机结构介绍

FQCNo4.0抽出式气动风机乐山风机结构介绍
