压入式局部通风机鹤岗矿用风机的结构特点

YBT-22风机工作条件

1.环境温度为-15℃～+40℃；

2.环境空气相对温度不大于90%( +25℃时)；

3.海拔不超过1000m；

4.无强烈振动和腐蚀性气体等；

5.安装在有瓦斯气体爆炸性危险的煤矿井下的进风巷道中。

型号
技术参数 YBT-2.2 YBT-5.5 YBT-7.5 YBT-11 YBT-18.5 YBT-22 YBT-30
全压( Pa ) 960-380 1700-800 1900-900 2250-800 2400-520 3200-680 3500-800
风量( m 3 ∕h ) 55-101 90-180 100-210 130-240 195-300 240-370 250-800
全压效率( % ) 76 76 80 80 80 80 80
噪 dB(A) 87 89 89 91 95 95 95
叶轮直径( mm ) ф315 ф400 ф500 ф560 ф600 ф600 ф630
功率( KW ) 2.2 5.5 7.5 11 18.5 22 30

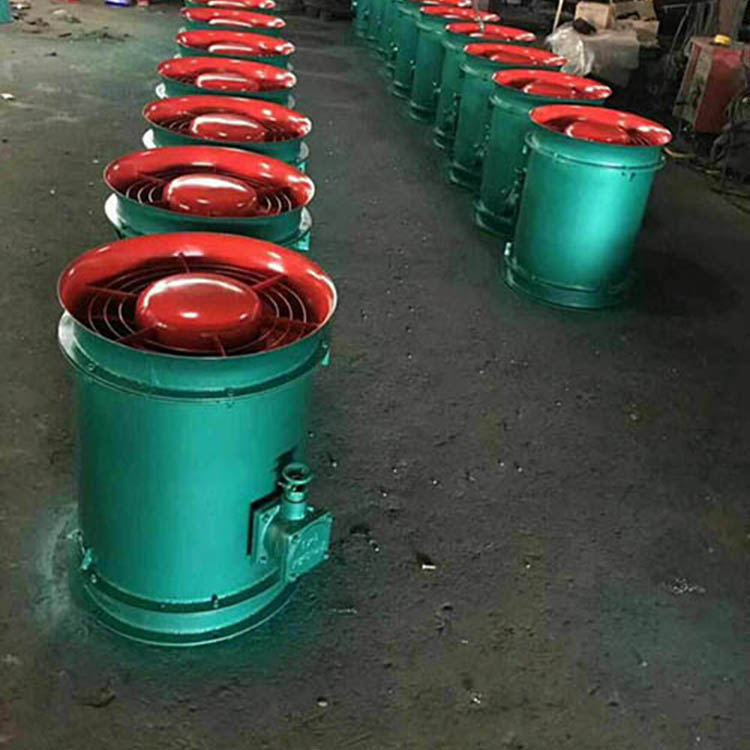

1、该系列风机其结构形式为矿用隔爆轴流式：该风机由集流器、叶轮、电动机、防爆接线盒、机体、出风筒、消声器（YBT-X）等七部分组成。机体及结构件均采用钢板焊接而成；采用电机与叶轮直接方式，传动可靠；整机结构简单紧凑，坚固耐用，使用安全，维修方便。
2、电动机为YB系列矿用隔爆型二极三相异步电动机，电压为380/660V，电动机的机座与机体焊成一体，电动机由叶轮输送的气流直接进行冷却。
3、电动机的接线盒置于机体外侧，便于接线。接线盒内有六个接线端子和一个接地端子，用户根据电源电压要求选择接线方式；当电源电压为380V时，采用△接法，当电源电压为660V时，采用Y接法，风机出厂时电动机均按△接线。
4、风机机体的法兰上焊有接地螺栓，供现场直接地使用。
5、在消声器的凸缘法兰上，钻有均匀分布的小孔，用于连接变径短节或直接连接胶质风筒。用变径短节连接风机与胶质风筒时，变径短节的型式可制成收敛型或扩散型。
