采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。
硬密封法兰蝶阀 硬密封法兰蝶阀结构图
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
设计标准 :GB/T12238-1989
公称通径
DN（mm）
50～2000
50～500
公称压力
PN（MPa）
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
适用温度
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈
不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
法兰硬密封蝶阀|弹性金属密封蝶阀：三偏心硬密封蝶阀
一、硬密封法兰蝶阀 概述
二、法兰硬密封蝶阀 特点
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
三、法兰硬密封蝶阀 采用标准
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
四、法兰硬密封蝶阀 主要技术参数
五、法兰硬密封蝶阀 主要零件材质
六、法兰硬密封蝶阀：订货须知
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用 方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
09
09
2021

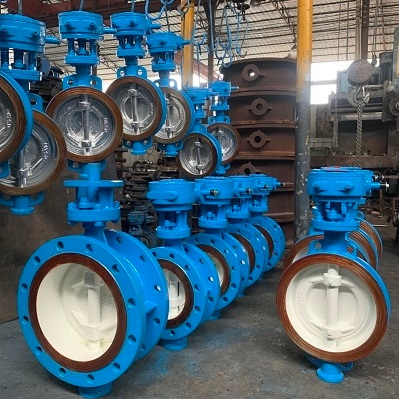

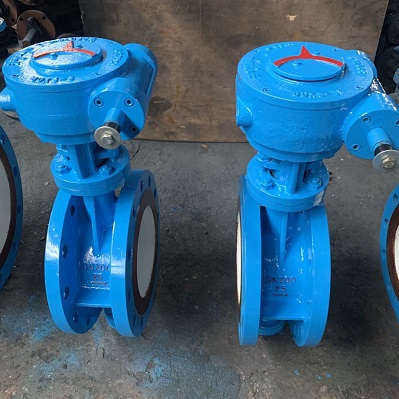

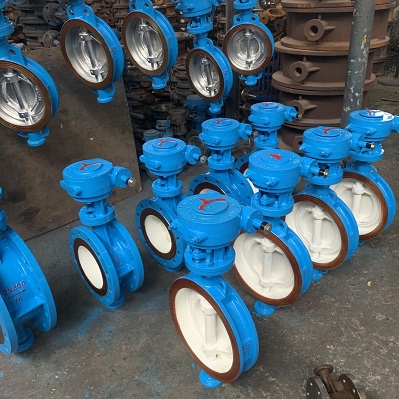

手动法兰蝶阀 硬密封
来源:[永嘉吉汇阀门有限公司]
联系人：凡女士
手机：18989778972
电话：0577-67356826
传真：0577-67988338
QQ：1433160768
Email：1433160768@qq.com
地址：浙江省温州市永嘉县浙江省温州市永嘉县瓯北镇后垟工业区 西垟路66号
品牌：吉汇阀门
价格：900.00
元/个
供应地：浙江省温州市
产品型号：D343H-40C
