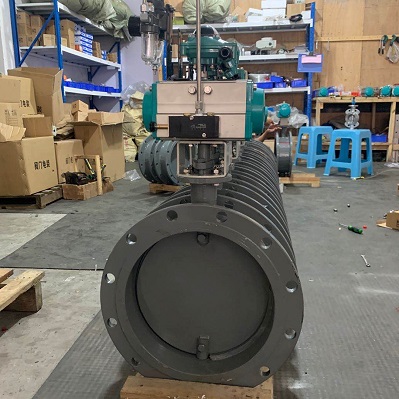

一、气动通风蝶阀 产品概述

吉汇阀门有限公司生产的气动通风蝶阀D641W广泛应用于通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便，D641W气动通风蝶阀特别适用于低压差、大口径、大流量场合，它与各种执行机构配套使用，组合成不同性能的阀门。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。气动通风蝶阀其主要特点如下：
 （1）设计新颖、合理、结构独特，重量轻，启闭迅速。
 （2）操力矩小，操作方便，省力灵巧。
 （3）采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

二、气动通风蝶阀 主要技术参数

1、阀体


阀体形式

钢板焊接阀体


公称通径

DN50～2000mm


公称压力

PN0.25、0.6、1.0 MPa


法兰标准

JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等


连接形式

法兰式、对夹式


阀盖形式

一体式


压盖型式

压盖压紧式





2、阀内件


阀板形式

垂直板式(蝶形)


流量特性

线性


2、执行机构


执行器型号

GT系列、SR系列、AT系列、AW系列单双作用气动执行器


供气压力

400～700KPa


气源接口

G1/4"、G1/8"、G3/8"、G1/2"


环境温度

-30～+70℃


作用形式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)


可配附件

电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


三、气动通风蝶阀 主要性能指标


公称通径DN(mm)

50-2000


公称压力

PN(MPa)

0.25

0.6

1.0


试验压力

强度试验

0.375

0.9

1.5


密封试验

0.275

0.66

1.1


适用介质

煤气、含尘气体、烟道气等。


四、气动通风蝶阀 零件材料


零件名称

材料名称


阀体、底座

碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料


蝶板

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料


阀座

不锈钢


阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢







五、气动通风蝶阀 主要连接尺寸

D641W-0.1、0.25、0.6、C.P.R.V系列连接尺寸（涡轮法兰通风蝶阀）


公称通径

结构长度 （标准值）

外形尺寸 （参考值）

连接尺寸（标准值）

参考值 （kg）


0.1MPa和0.25MPa

0.6MPa


毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d


50

2

108

70

286

125

193

140

110

88

4-18

140

110

88

4-14

14


65

21/2

112

80

306

125

193

160

130

108

4-18

160

130

108

4-14

15


80

3

114

95

334

125

193

190

150

124

4-18

190

150

124

4-18

17


100

4

127

105

354

125

193

210

170

144

4-18

210

170

144

4-18

20


125

5

140

120

384

125

193

240

200

174

8-18

240

200

174

8-18

25


150

6

140

132

409

125

193

265

225

199

8-18

265

225

199

8-18

29


200

8

152

160

593

165

183

320

280

254

8-18

320

280

254

8-18

47


250

10

165

187

650

165

283

375

335

309

12-18

375

335

309

12-18

67


300

12

178

220

715

165

283

440

395

363

12-22

440

395

363

12-22

78


350

14

190

245

814

175

334

490

445

413

12-22

490

445

413

12-22

96


400

16

216

270

863

175

334

540

495

463

16-22

540

495

463

16-22

130


450

18

222

297

918

175

334

595

550

518

16-22

595

550

518

16-22

142


500

20

229

322

1016

210

425

645

600

568

20-22

645

600

568

20-22

191


600

24

267

377

1128

210

425

755

705

667

20-26

755

705

667

20-26

230


700

28

292

430

1233

210

425

860

810

772

24-26

860

810

772

24-26

250


800

32

318

487

1344

210

425

975

920

878

24-30

975

920

878

24-30

320


900

36

330

537

1560

320

620

1075

1020

978

24-30

1075

1020

978

24-30

410


1000

40

410

587

1660

320

620

1175

1120

1078

28-30

1175

1120

1078

28-30

510


1200

48

470

687

1890

320

620

1375

1320

1280

32-30

1405

1340

1295

32-33

720


1400

56

530

760

2670

575

714

1575

1520

1480

36-30

1630

1560

1510

36-36

1270


1600

64

600

895

2810

575

714

1790

1730

1690

40-30

1830

1760

1710

40-36

1730


1800

72

670

995

3020

575

714

1990

1930

1890

44-30

2045

1970

1918

44-39

2750


2000

80

760

1095

3220

656

810

2190

2130

2090

48-30

2265

2180

2125

48-42

3050


六、气动通风蝶阀：订货须知

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
 （2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用 方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
