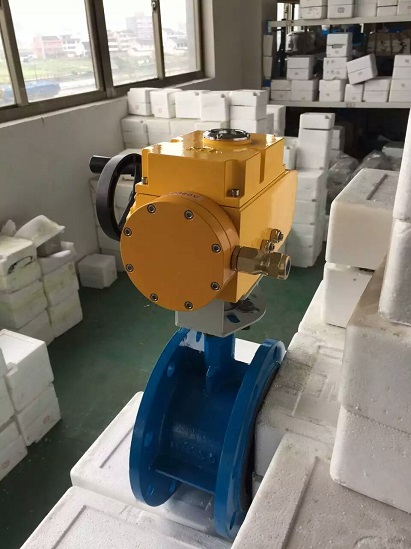

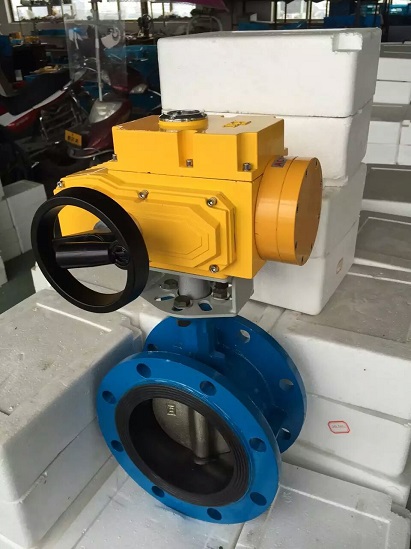

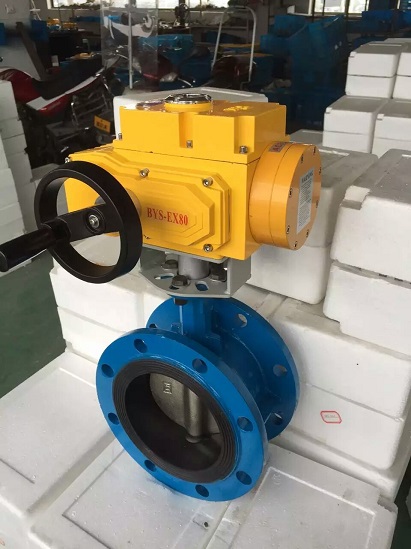

D943J电动衬胶蝶阀是一种衬胶环保防腐蝶阀，不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有抗菌、防霉等特点，更有操作力矩小，"比普通有销蝶阀降低百分之四十"，外形漂亮美观重量轻等突出优点。
1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
三、D943J电动全衬胶蝶阀应用范围：
密封圈材料代号 适用温度 适用介质
设计标准：GB/T2238-1989
JH系列特点：
公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
零件名称
材料
阀体
球墨铸钢、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O
电动对夹式蝶阀外形尺寸
公称通径DN
L
H1
H
D1
Z-φd
D
L1
50
43
452
80/112
120/125
4-18
165
208
65
46
475
88/115
136/145
4-18
185
208
80
46/49
516
96/120
160/
8-18
200
208
100
52/56
551
115/140
185
8-18
220
208
125
56/64
566
128/170
210
8-18
220
208
150
56/70
606
140/180
240
8-22
285
256
200
60/76
731
175/210
295
8-22
340
256
250
68/76
778
202/240
355
12-22
395/405
256
300
78/83
830
242/290
410
12-22
445/460
256
350
78/92
996
266/320
470
16-22
505-520
346
400
102
1058
298/350
515/525
16-26
565/580
346
电动法兰式蝶阀外形尺寸
公称通径DN
L
H1
H
D1
Z-φd
D
L1
50
108
539
82/112
125
4-18
165
208
65
112
554
95/115
145
4-18
185
208
80
114
569
100/120
160
8-18
200
208
100
114
569
100/138
180
8-18
220
208
125
140
649
125/164
210
8-18
250
208
150
140
725
145/175
240
8-22
285
256
200
152
835
170/208
295
8-22/2-22
340
256
250
165
890
195/243
350
12-22/12-26
395/405
256
300
178
995
225/283
400
12-22/12-26
445/460
256
350
190
1155
255/310
460
16-22/16-26
505/520
346
400
216
1225
285/340
515
16-26/16-30
565/580
346
九、D943J电动衬胶蝶阀：订货须知
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
一、D943J电动衬胶蝶阀 概述
二、D943J电动衬胶蝶阀 特点
2、密封面耐磨性好（尼龙耐磨性是铜的七倍）。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性，并且抗菌、抗霉。产品价格是不锈钢阀门的三分之一。
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类
四、D943J电动衬胶蝶阀 采用标准
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
五、D943J电动衬胶蝶阀 执行机构
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。大口径阀门一般采用380VAC电动执行器。
六、D943J电动衬胶蝶阀 主要技术参数
七、D943J电动衬胶蝶阀 主要零件材质
八、D943J电动衬胶蝶阀 外形尺寸
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用 方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
09
09
2021
电动法兰蝶阀 衬胶
来源:[永嘉吉汇阀门有限公司]
联系人：凡女士
手机：18989778972
电话：0577-67356826
传真：0577-67988338
QQ：1433160768
Email：1433160768@qq.com
地址：浙江省温州市永嘉县浙江省温州市永嘉县瓯北镇后垟工业区 西垟路66号
品牌：吉汇阀门
价格：880.00
元/个
供应地：浙江省温州市
产品型号：D943J-16C
