电动流量阀
一、概述:
流量控制阀用做控制卸出的物料量，通常与回转阀一起使用。物料先通过一段小斜槽,使物料流态化，然后再进入流量阀，这样可避免在流量控制部分形成料柱。流量控制阀由电动执行器调节开度，可实现远距离控制阀门的开度，以满足系统调节流量大小的要求。广泛适用于建材、治金、化工、粮食、玻璃等行业。
二、结构特点

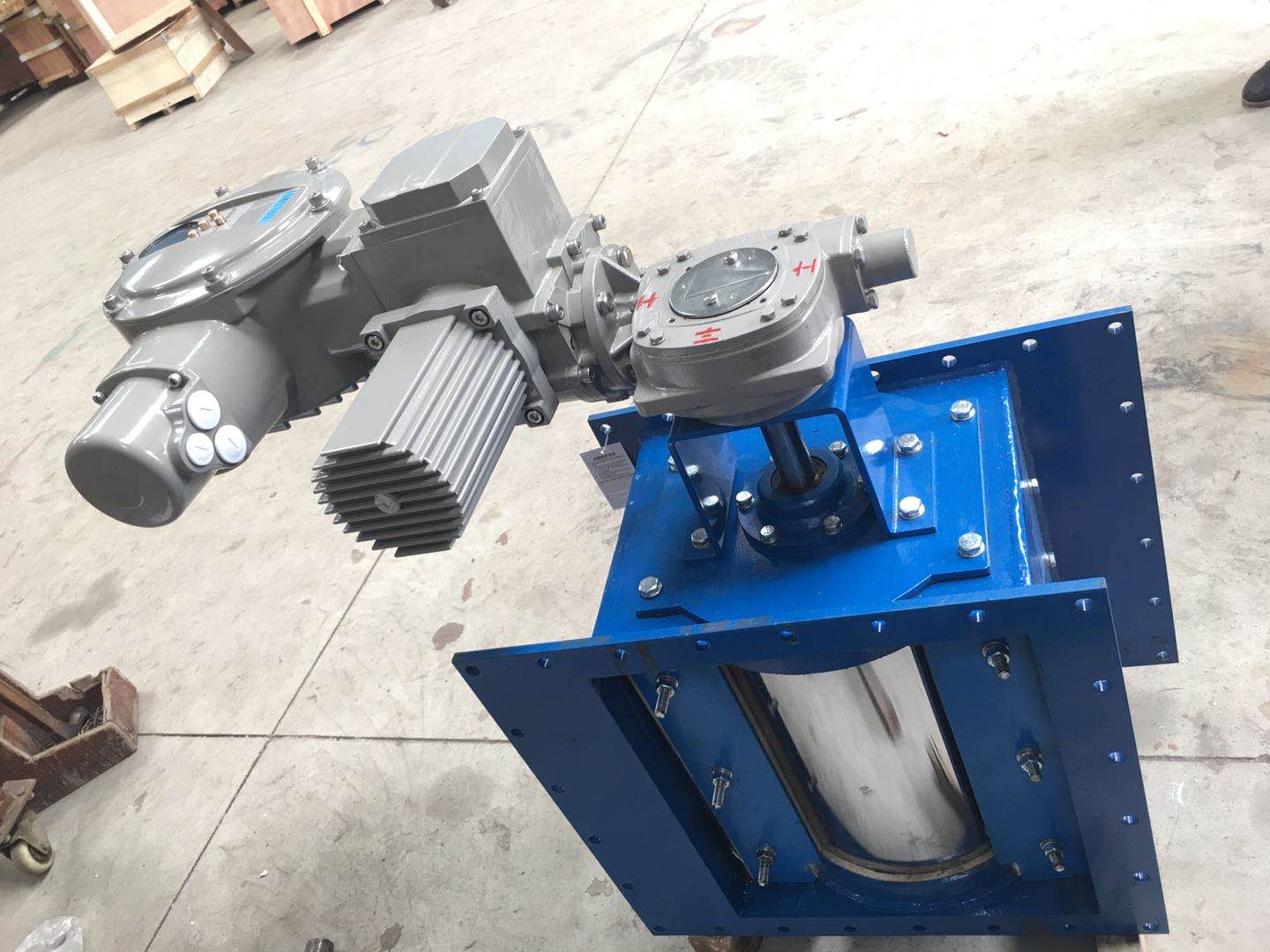

流量控制阀设计科学合理、结构紧凑、阀芯开有U型槽口，调节槽口开度可进行流量控制，,在阀的进口设有衬垫，将阀体与阀芯隔开，衬垫与阀芯之间径向间隙可调整，以保证阀芯运转的灵活性。流量控制阀配用电动执行器，DKJ执行器或者用户指定。
三、性能参数：
B250
B300
B400
B500
B630
项目
阀体
调节流量t/h
0~150(max)
0~220(max)
0~410(max)
0~550(max)
0~700(max)
流通面积m2
0.016
0.024
0.04
0.052
0.068
充气流量m3/h
13.5
16
21
27
34
电动执行器
型号
AS-25
AS-25
AS-25
AS=60
AS-60
根据客户要求
输入力矩
250N.m
250N.m
250N.m
600N.m
600N.m
输入输出信号
4~20mA
4~20mA
4~20mA
4~20mA
4~20mA
全程时间
30s
30s
30s
30s
30s
电源电压
220V 50HZ
220V 50HZ
220V 50HZ
220V 50HZ
220V 50HZ
适用温度
≤100℃
相对湿度
＜1%
充气槽
0.005~001Mpa
四、工作原理
流量控制阀主要有阀体、密封垫、衬套、阀芯、轴承、透气层、充气槽及传动装置组成。风机给予低压小容量空气，经通道口由充气槽充气，,气体透过透气层，均匀向上喷吹，鼓动物料向上位移，物料自重下落时,由设备安装斜度而产生位移，不断重复致使物料向前位移。执行机构带动联轴器，阀芯动作，以调节物料流量。回转阀只作开关作用，通过电磁阀控制气动推杆气源来指令推杆动作，完成切换动作。
型号
02
23
2022
气动流量阀B250气动开关阀CP250进口气缸肯纳特
来源:[扬州凯德斯环保设备有限公司]
联系人：沈先生
手机：15062806501
电话：0514-87696177
传真：0514-87987522
QQ：2974783612
Email：2974783612@qq.com
地址：江苏省扬州市扬州市邗江区维扬路
品牌：凯德斯
价格：5000.00
元/台
供应地：江苏省扬州市
产品型号：B250
