电动双向金属密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
设计标准 :GB/T12238-1989；JB/T8527-1997
1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
公称通径
DN（mm）
50～2000
50～500
公称压力
PN（MPa）
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
＜0.1×DNmm3/s（符合GB/T13927-92标准）
适用温度
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动
零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
轴承
奥氏体不锈钢、304氮化
填料
柔性石墨
三偏心蝶阀具有双向无气泡紧密壮关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致性。
PN1.6MPa～2.5MPa外形尺寸
公称通径
长度 标准值
外形尺寸 （参考值）
连接尺寸 (标准值)
重量 (kg)
H
H3
A3
B3
PN1.6MPa
PN2.5MPa
毫米
英寸
L
D1
Z-d
D1
Z-d
50
2
43
112
530
250
255
125
4-18
125
4-18
12
65
21/2
46
115
530
250
255
145
4-18
145
8-18
13
80
3
64
120
565
250
255
160
8-18
160
8-18
15
100
4
64
138
600
250
255
180
8-18
190
8-22
17
125
5
70
164
640
250
255
210
8-18
220
8-26
27
150
6
76
175
705
300
315
240
8-22
250
8-26
29
200
8
89
215
775
300
315
295
12-22
310
12-26
45
250
10
114
243
945
300
315
355
12-26
370
12-30
69
300
12
114
285
1070
300
315
410
12-26
430
16-30
86
350
14
127
320
1140
300
315
470
16-26
490
16-33
122
400
16
140
350
1210
300
315
525
16-30
550
16-36
141
450
18
152
350
1335
575
714
585
20-30
600
20-36
191
500
20
152
380
1415
575
714
650
20-33
660
20-36
260
600
24
154
435
1605
656
810
770
20-36
770
20-39
380
700
28
165
480
1844
656
810
840
24-36
875
24-42
450
800
32
190
530
2040
656
810
950
24-39
990
24-48
650
900
36
203
595
2255
785
863
1050
28-39
1090
28-48
830
1000
40
216
650
2380
785
863
1170
28-42
1210
28-56
1050
1200
48
254
775
2640
785
863
1390
32-48
1420
32-56
1400
1400
56
279
870
2886
1590
36-48
1640
36-62
1900
1600
64
318
1000
3156
1820
40-56
1860
40-62
2900
1800
72
356
1110
3421
2020
44-56
2070
44-70
4000
2000
80
406
1250
3685
2230
48-62
2300
48-70
5300
九、电动双向金属密封蝶阀：订货须知
开关型，调节型)、控制信号(4-20mA,1-5V)、作用 方式(电-开式，电-关式)
SD943H电动双向金属密封蝶阀|电动双向压蝶阀
一、电动双向金属密封蝶阀 概述
二、电动双向金属密封蝶阀 特点
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、电动双向金属密封蝶阀 采用标准
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
四、电动双向金属密封蝶阀 执行机构
2.环境温度：-20—+60℃（特殊订货-60—+80℃）
3.相对温度：≤90%(25℃时）
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。（详见GB3836.1）
5.防护等级：户外型和防爆型为IP55（可订制IP67）。
6.工作制：为短时10分钟（可订制30分钟）。
五、电动双向金属密封蝶阀 主要技术参数
六、电动双向金属密封蝶阀 主要零件材质
七、电动双向金属密封蝶阀 三偏心特点及原理
偏心1 阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2 阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3 阀座锥体轴偏离阀轴中心线，这样就可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
八、电动双向金属密封蝶阀 外形尺寸
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
09
09
2021

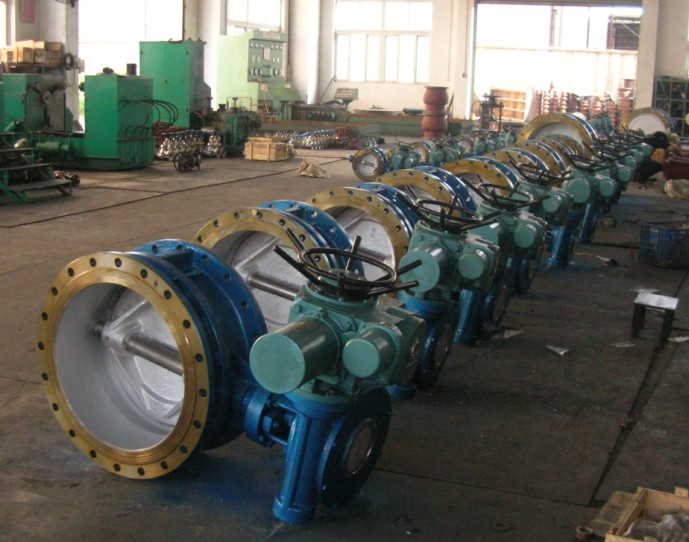

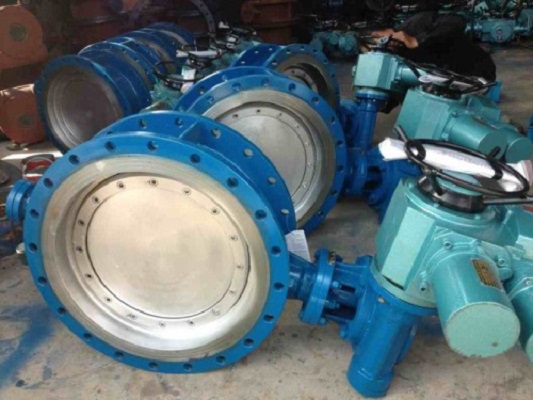

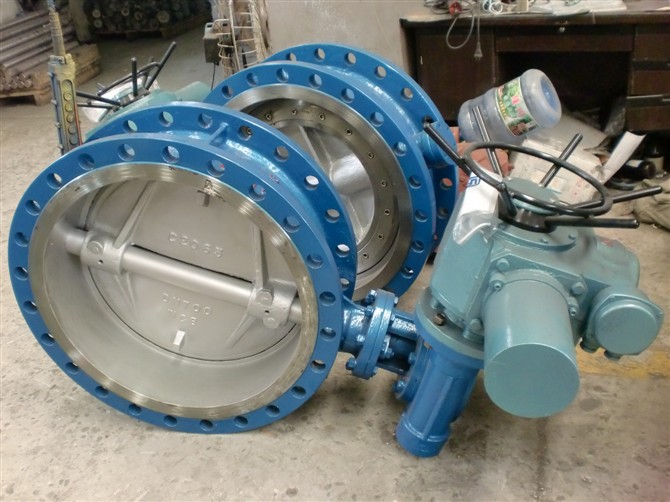

厂家供应双向金属密封蝶阀 电动
