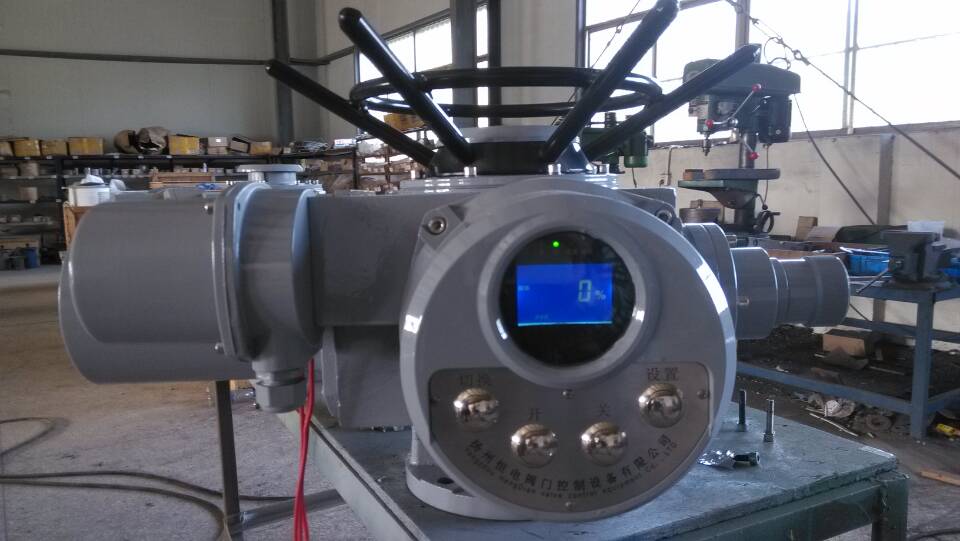

Z30-18W/Z(380)M：表示多回转普通阀门电动装置，铭牌输出转矩为300N·m（30kgf·m），输出额定转速 18r/min，额定工作电压为交流 AC380V。

3、技术条件：

1）额定电压：三相 AC 380V±10%（可定制其他电压）

2）额定频率：50Hz

3）控制电压：小于 AC 220V   DC 60V

1）额定电压：三相 AC 380V±10%（可定制其他电压）

2）额定频率：50Hz

3）控制电压：小于 AC 220V   DC 60V

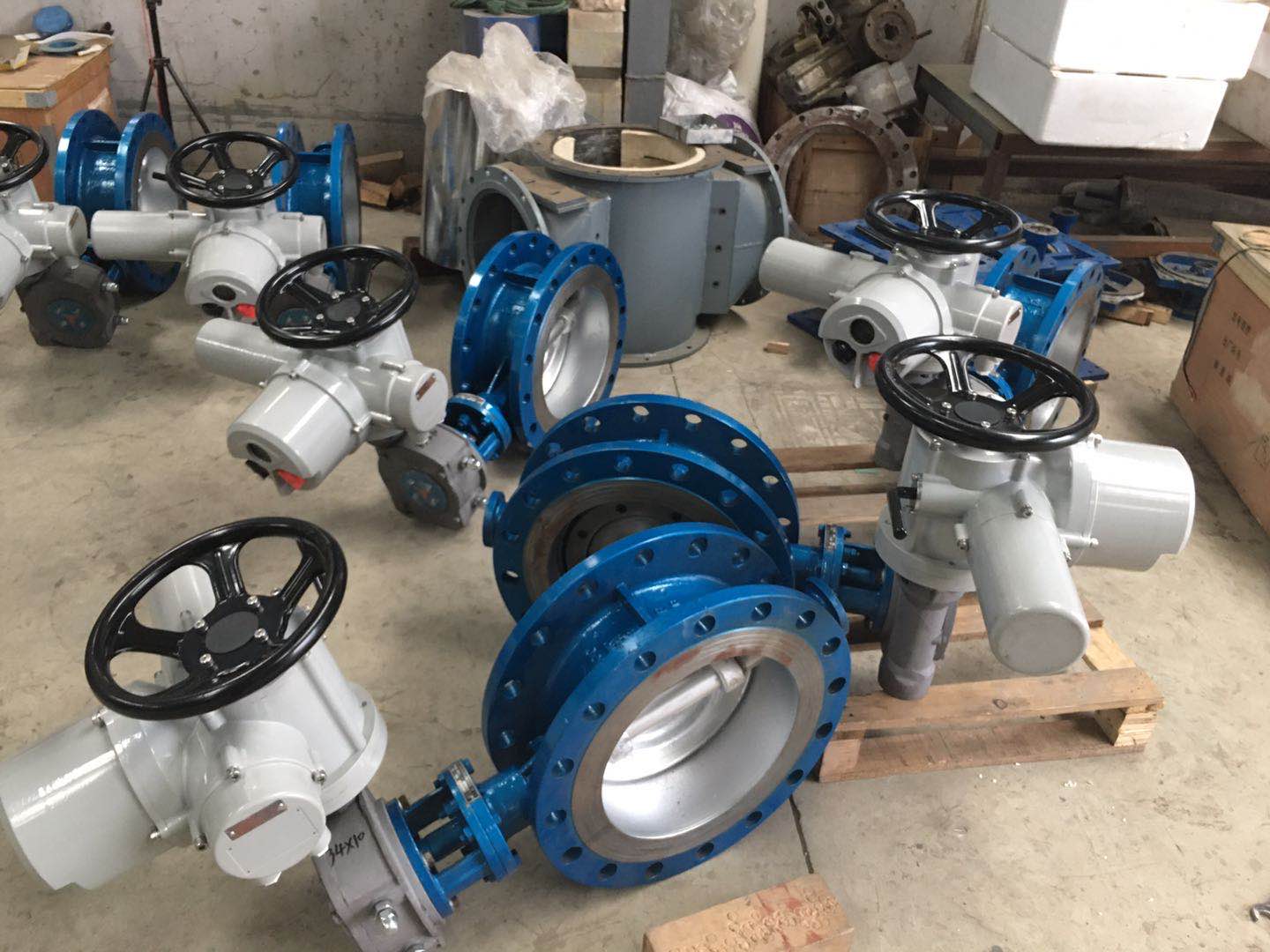

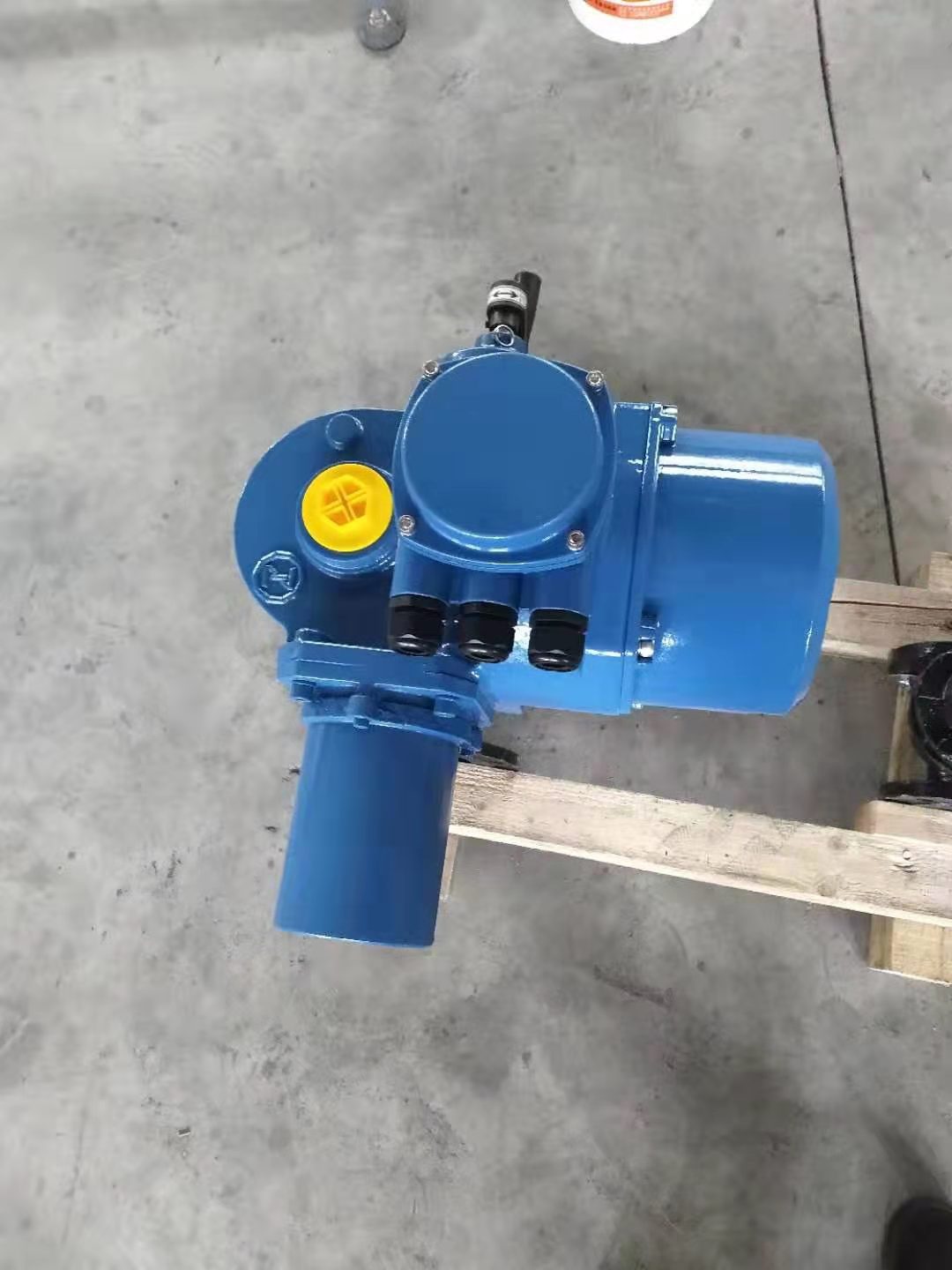

普通型电动执行机构由电动机、减速器、力矩控制器、行程控制器、开度指示器、手—电动切换机构、手轮及电气部分组成，并增加了隔爆面结构。阀门电动装置由转矩控制机构、行程控制机构及可调式开度指示器组成，用以控制阀门的开启和关闭及阀位指示。

1、转矩控制机构（如图 1）：由曲拐、碰块、凸轮、分度盘、支板和微动开关组成。

图1  转矩控制机构

当输出轴上受到一定转矩后， 蜗杆除旋转外还产生轴向位移， 带动曲拐、使转矩轴产生角位移带动凸轮从而压迫微动开关。当输出轴上的转矩增大到整定转矩时，曲拐带动凸轮顶动微动开关动作，发出过扭矩报警信号，切断电机控制电源使电机停转，从而实现对电动执行机构输出转矩的控制保护，达到保护电动阀门的目的。

2、行程控制及开度指示机构(如图 2) ：

行程控制机构由十进位齿轮组、顶杆、凸轮和微动开关组成，开度指示机构由减速齿轮组、调节齿轮、阀门开度表盘、凸轮、微动开关及电位器组成，两者一体故简称开度计数器。其工作原理是由减速箱内的一对端面齿轮副带动行程机构主动小齿轮（Z=8）转动，再带动行程控制器工作。如果计数器按阀门开或关的位置已调整好，当计数器随输出轴转到预先调整好的位置 ( 圈数) 时，则凸轮将被转动 90°，压迫微动开关动作，切断电源，电机停转，以实现对电动装置行程( 转圈数) 的控制。 开度指示在现场调试时，可根据所配阀门开关的圈数，将调节齿轮调整到所需位置，并与减速齿轮组啮合（在立柱上有所需圈数的数字）。当阀门在开启或关闭过程中，开度盘。

经减速后转动，指示阀门的开关量，指示角度与阀门开关量同步。电位器的动作与开度盘同步，供远传指示阀门位置用。

图 2 行程控制及开度指示机构

3、电动联锁机构（如图 4）：手电动切换机构由手电动切换微动开关 ①微动开关、②滑杆、③滑杆弹簧、④蜗杆、⑤手动轴、⑥锁组件、⑦回退大弹簧、⑧手柄等部件组成。

手动状态：手柄⑧向内推压缩回退弹簧⑦，弹簧垫推动滑杆③使微动开关①动作，微动开关发出手动操作信号，使控制控制回路断开电动装置驱动装置（在所配接的电动装置控制需设计此微动开关接口），强制驱动装置电动机停止运行。手轮⑧向内推后使手动轴④上的凹槽在转动状态下套住蜗杆④上的传动销带动蜗杆旋转。
