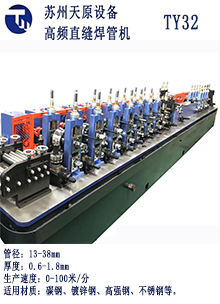

TY32型高频焊管技术参数

主要技术规格

原材料(钢带)条件

钢带材质：热轧或冷轧低碳钢；

成品要求

       圆管

       直径：φ13～φ38mm

       壁厚：0.6～1.8mm

机列要求

       机列形式：整体式；

       布置方式： 进料， 侧出料(从主控台方向看，由客户定)

       机组生产速度：0～90m/min

工艺流程

开卷→立式储料箱→校平→轧制成型→高频焊接→刮刀→冷却 →定径→矫直→飞锯切料→下料台

苏州天原设备生产的高频直缝焊管机组，是主要用于生产外径Φ7.5mm~Φ219mm x壁厚0.3~6mm的工业用机械零件、器材管、汽车管等高频直缝焊管的专用设备。本机组通过优化设计、优质选材、精工细作、精密轧辊、轴承优化等，使全套设备达高精度水平，能适应制冷管高速生产、焊缝质量稳定的要求。在适当管径及适当壁厚范围内，焊管生产速度可作相应调整。

整个系列包括TY16, TY20, TY32, TY45, TY50, TY60, TY76, TY89,TY114, TY125, TY165, TY219。
