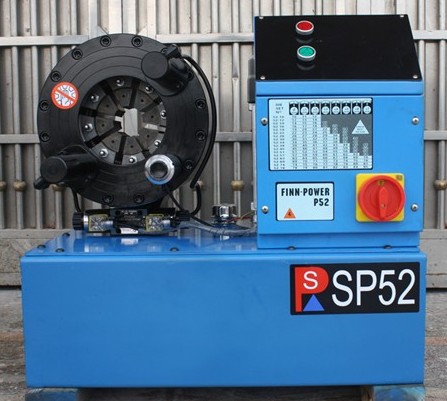

SP52型压管机

技术参数

模具收扩(Die Opening & Closing)：     +/-25mm

大张口(Opening without dies)：       136mm

电机功率(Motor Size)：                3Kw

电源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

张合全程总耗时(Full Crimping Cycle)    20S

扣压控制精度(Accuracy)：             0.02mm

扣压后产品不圆度(Un-even)：          ≤0.1mm

整机重量(Weight)：                   200Kg

模具规格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(长×宽×高) Dimensions：      650×450×650mm

工作原理

柱塞泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，柱塞泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺预定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成。
