并从这些原则出发，描述了ＣＲＴ和电柜箱饭金结构分块过程。（２）在饭金分块零件的尺寸及形状的基础上，采用ＡＮＳＹＳ对Ｃ〇２气体保护焊的温度场、应力和变形进行了有限元分析，得到了焊接过程各个时刻的温度分布、构件的应力及变形的分布和变化情况，并分析了焊缝长度和焊接顺序对焊接残余应力和焊接变形的影响：减少焊缝长度和采用先两端后中间的焊接顺序可Ｗ有效减少焊接残余应力与焊接变形，提高焊接质量。（３）在饭金分块零件的尺寸形状的基础上，采用ＤＹＮＡＦＯＲＭ对饭金弯曲成形和回弹过程进行了数值模拟，分析了摩擦系数及模具间隙对弯曲成形和回弹的影响：对于Ｖ形件弯曲成形而言，

摩系数一般取０．１３，模具间隙取１０５％？１１０％之间，对弯曲成形和控制回弹效果较好。（４）运用平面尺寸链的相关知识，分析了长度尺寸及公差、角度尺寸及公差对所求公称尺寸及公差的影响。并用该方法得到了电柜箱零件的工艺参数。本文将理论与饭金的工艺相结合，运用大变形弹塑性有限元理论及热弹塑性理论来分析饭金弯曲成形及焊接过程，找出饭金在弯曲成形及焊接加工中产生变形的区域及趋势。

结合实际情况，提出了合理的饭金分块原则、提高饭金弯曲成形及焊接加工质量的方式，进而提髙饭金的工艺性同时更好的获得数控机床防护罩的美观性。本文对数控机床防护罩的饭金工艺性进行了研究，所得结论对于饭金工艺有（１）由于接触的数控机床防护罩造型设计的数量比较少，使得有些饭金分块的原则不是对任何数控机床都可Ｗ用，同时总结出来的原则也比较的少。

（２）对所进行的饭金零件焊接加工过程与弯曲成形过程数值模拟结果缺乏必要的实验来验证。

（３）进一步完善机床防护罩设计、制造与装配的整套体系，如防护罩支撑结构的分块与加工过程分析。

钢板防护罩是具有密封好，能防铁屑、防冷却液，防工具的偶然事故的护罩。

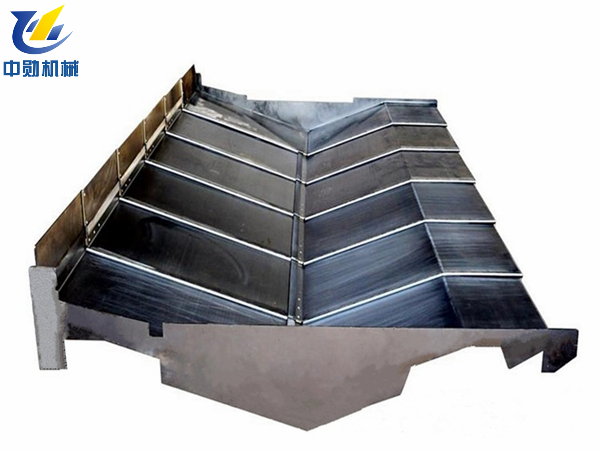

钢板防护罩

1.坚固耐用，运行平稳，噪音小，外形美观。

2.钢板防护罩适宜高速运动机床导轨防护既平稳又无振动噪音。

3.钢板防护罩装置不但保护护板的使用寿命，更重要的是保证了机床精密度。

4.钢板防护罩每一节护板同时平行拉开，并同时平行缩回，运行自如。

5.钢板防护罩不会使护板脱节，有撞击声，既美观又提高了护板的使用寿命。

6.在原密封胶条的基础上又加盖了一层不锈钢盖板，防止铁屑高温烧伤胶条擦入轨面拉伤导轨。

钢板防护罩装置优点:

1、护罩每片可连发同动，完全不同于一般护罩一片接一片拉动式，因此噪音极低。

2、采用装置之护罩可以增长使用寿命。

3、钢板防护罩装置可使护罩移动速度升到120m/min及承受更高的G值（2G）。

4、钢板防护罩装置使护罩同动且平行（避免了一般剪力式防护罩仍有蛇行的缺点）。

5、在高速时可以更平稳，没有振动产生。

钢制伸缩式导轨防护罩是机床的传统防护形式。在这一领域里钢制伸缩式导轨防护罩被广泛的应用，对防止切屑及其它尖锐东西的进入起着有效的防护作用，通过一定的结构措施及合适的刮屑板也可有效的降低冷却液的渗入。我厂钢制伸缩式导轨防护罩能够适应现代机床对高科技、正确的安装位置、高运行速度等方面不断提高的要求。
