同动机构与同动平行机构之介绍

(1)同动机构(SynchronizedMechanism)

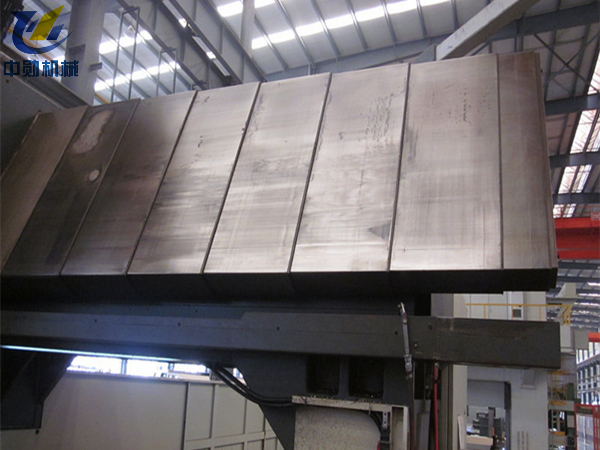

现今防护罩制造业，用于制造高级防护罩所需之机构，常见即为同动机构，其动作原理系与剪刀运动行为相似，因此也被称为剪刀式机构(ScissorsMechanism),因为制造成本较低且容易制作与生产。使用同动机构就必须利用工作台行程等参数进行尺寸合成，因此同动机构会有不同之规格及长度，以符合客户机床之需求。同动机构之动作原理如图2,系将中间转轴固定于各片护罩之上，进而带动每片护盖，同时因每片防护罩行进之距离为相同，因此称之为同动机构

同动平行机构系由台湾引兴公司所研发，并通过20多个国家专利之申请。此机构系为改善高速移动下，同动机构两侧转轴上下晃动与左右不共线之问题，同时以两侧转轴枢接于每片防护罩上，减低因摩擦阻力所产生力距使防护罩有歪斜之现象。因此同动平行机可靠性，同时亦可提高防护罩移动速度。同动机构为单一支点与主体枢接且为双自由度之机构，其运动系依靠转轴传递推力与拉力，并利用轨道侧边限制与刮刷来限制左右之自由度，使同动机构成为单一运动方向，因此当每片防护罩所受刮刷摩擦力与支撑接触面摩擦力不均匀时，便会产生扭矩，使防护罩产生歪斜、蛇行甚至卡住等状况，同时由于防护罩会被动产生振动之行为，因此实际上各片防护罩产生之运动行为皆不相等，而机构转轴与连杆须承受这些情形之外力，使机构转轴与连杆不易断裂。

同动平行机构为双支点与主体枢接且为单一自由度之机构，因此组装同动平行机构之防护罩，则会大幅改善同动机构所产生之歪斜、蛇行与卡住之情形。

刮刷机构之介绍

刮刷机构除了上面所述须有足够的刮刷能力外，还须以下细部技术规格：

（］）耐蚀特性：在70°C的切削液浸蚀下，经过30天后其拉伸强度不低于新品的95%,而且60天后还能保待在新品的90%并持续稳定。对于酸、碱、油性、水性或常用溶剂等切削液均须适用。

)材质弹性：使用后必须能保持原有95%以上的弹性，在长期移动下仍能保持与主体密合，并有效阻隔屑、水。

(3)噪声值：当刮刷装詈在覆盖上移动时，容许的最大噪声值不得超过70dB。

(4)磨耗寿命：须能承受200m/min的高速移动，并反复移动50km后仍能保持原有功能。

(5)耐热特性：防护罩在200m/min的高速运动下，会因摩擦生热而刮刷亦须能承受高温。

(6)容易拆卸：考虑维修更换的需要，刮刷与刮刷座必须可以分离，在必要时仅直接更换刮刷而不必整组拆除。

(7)接合方式：为求刮刷座与防护罩主体的接合能

牢固，必须能反复移动50km而不脱落。

目前在台湾机床的移动速度最快不超过60m/min,大多属于中低价位的一般机种，而本公司已经营多年，约有80%以上的市场占有率；同时近年来台湾IC、通讯、信息领域有非常亮丽的成绩这些领域对模具的需求措非常大，模具的加工需要高速高精度的配备，这是当前台湾机床业正在努力的方向。

目前台湾饭金厂所生产的防护罩仍以内销为主，外销的数量甚少，其关键原因主要在千产品等级和品质水准无法有效突破，因此高速导轨防护罩之开发完成除了满足境内机床业的升级外，更能提供境外客户需求，使台湾引兴公司产品可以大步迈进国际市场。
