海底管道电缆弯曲限制器

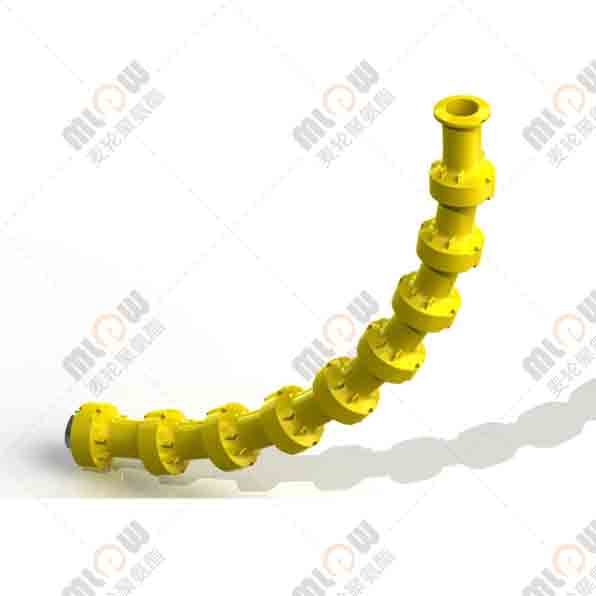

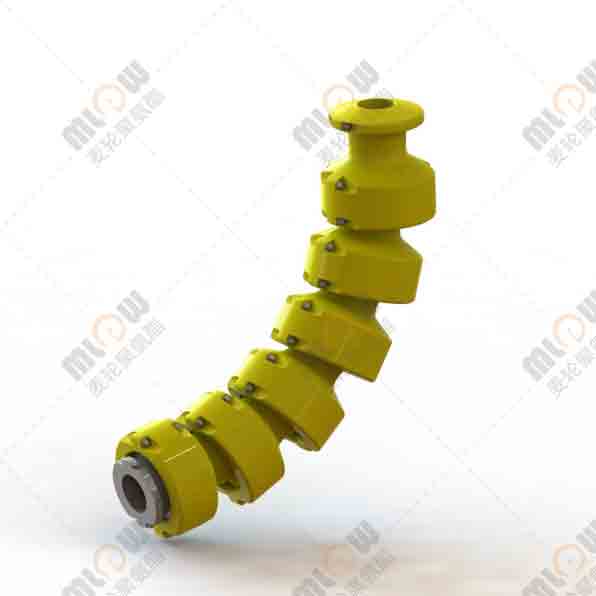

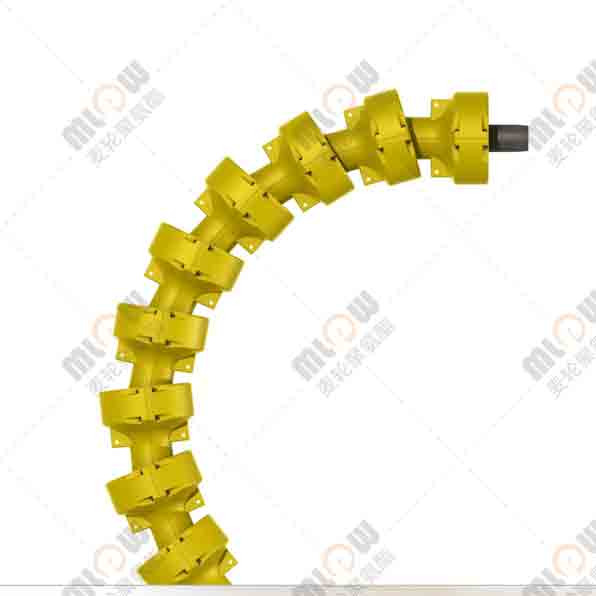

弯曲限制器包括多个互锁元件，这些元件在受到外部载荷时会铰接在一起并锁定在一起，以形成光滑的弯曲“锁定”半径。选择此半径等于或大于它所应用到的管道的最小弯曲半径。一旦将元件锁定在一起，则存在的弯矩就会传递到元件中，并通过特殊设计的钢界面结构返回到相邻的刚性连接中，从而保护管道/电缆免受潜在的破坏性负载。挠性管，输油管线，电力电缆和脐带缆通常连接到刚性结构，例如海底立管底座, PLEM或井口。为了防止这些管道在柔性和刚性结构之间的界面处过度弯曲，椎骨弯曲限制器通常安装在管道上。VBR特别适用于在管道上作用有静态或准静态载荷的情况，而不是在更适合使用弯曲加劲肋的情况下的动态载荷。我们可以提供定制设计，也可以利用弯曲限流器元件的大量现有设计来适应各种管道，脐带缆和电缆。我们还能够设计和制造所需的钢界面结构。
