八轴相贯线切割机 等离子方管切割机

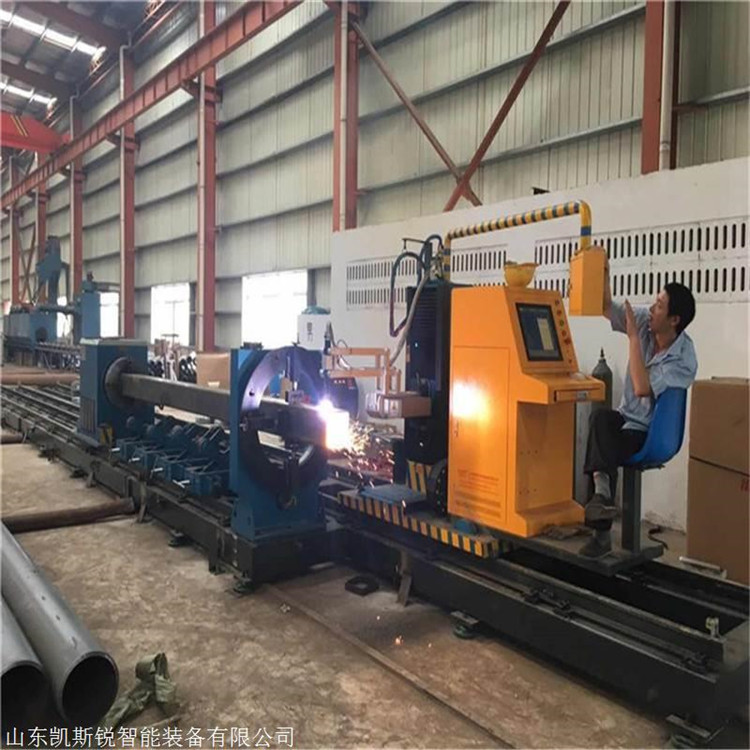

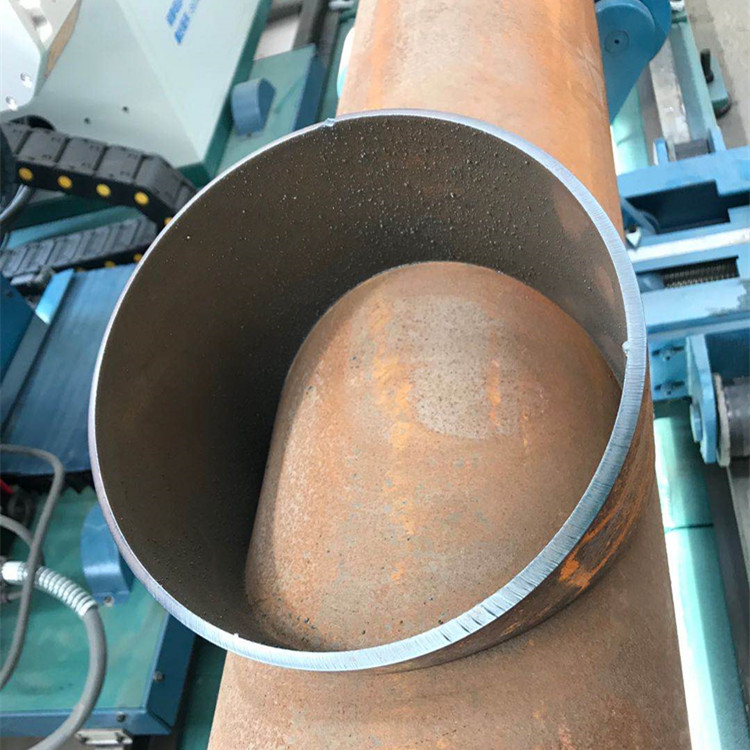

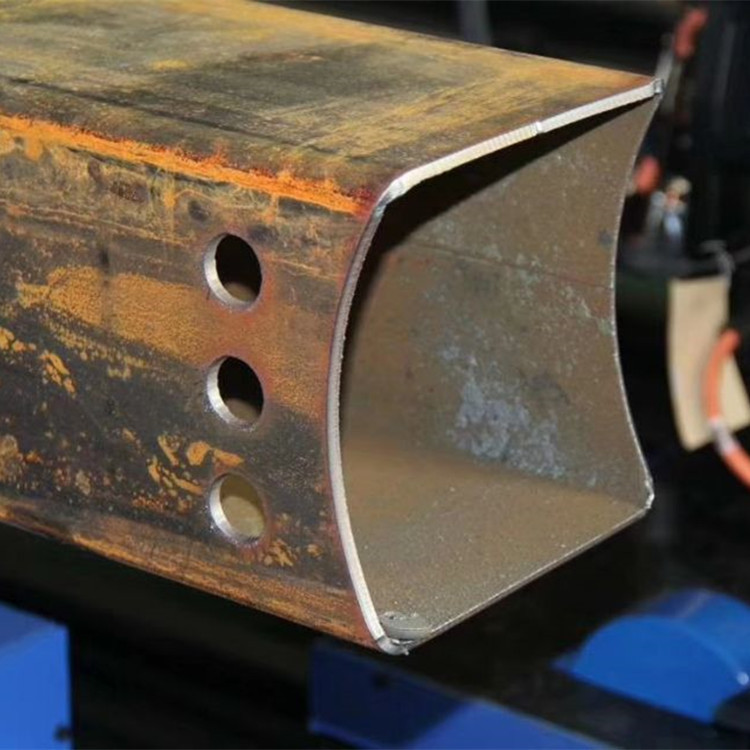

八轴相贯线切割机也称异形管相贯线切割机，主要用于切割圆管、方管、矩形管等多种型材为一体的多功能相贯线切割机，可以实现管子开孔、开槽、小角度坡口等多种复杂图形的切割。专业管材优化数控系统支持AutoCAD版工程中线模设计图，支持Tekla专业设计软件三维圆管无缝对接，支持管件分拆\管件优化\节点展开\左右置换等功能。该多功能相贯线切割机中文界面操作简单，设备结构先进，长期加工运行控制稳定。
编号
项 目
参 数
1
切割方管、矩形管 规格
100~400mm（至少可切割到60mm，质量切割保证100-400mm）
2
切割圆管
50-630mm
3
切割管长
有效切割12000mm（可定制）
4
切割方式
火焰/等离子
5
等离子电源
海宝105A
6
等离子切割管壁厚度
穿孔切割1～22mm，坡口切割5～14m
7
火焰切割管壁厚度
垂直切割6～60mm，坡口切割6～40m
8
要求工件椭圆度
≤1%
9
切割速度
10～2000mm/min
10
移动速度
10～6000 mm/min
11
割炬轴向摆动角度
α=±60°
12
割炬径向摆动角度
β=±55°
13
切割长度精度
±1.5mm
14
机器轴数及运动范围
Y1轴：管件旋转主动轴 360°自由回转
15
斜交角度
15°— 170°
16
角度误差
±1°
17
坡口角度
等离子切割±45° 火焰端部切割±60°
18
待割管重量
5000Kg
19
切割精度执行标准
按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB
等离子方管切割机的切割方式可根据用户要求选择氧乙炔气割、氧液化石油气气割或等离子切割。大小切割管径以及管子长度均可根据用户要求进行设计制造
Y2轴: 管件旋转从动轴 360°自由回转
X轴：割炬沿管件轴向水平移动轴 至大行程13000mm
A轴： 割炬沿管件径向平面摆动轴 ±55°
B轴： 割炬沿管件轴向平面摆动轴 ±60°
Z轴： 沿管子上升下降轴 行程335mm
U轴： 割炬沿管件轴向平面前后轴 前后移动400mm
C轴：割炬沿管件轴向水平定位轴 至大行程12000mm
03
31
2021
八轴相贯线切割机 等离子方管切割机
来源:[德州凯斯锐数控科技有限公司]
联系人：张先生
手机：18654933152
电话：0534-7079678
传真：0534-7072789
QQ：3264826927
Email：3264826927@qq.com
地址：山东省德州市宁津县宁津县长江大街9号
品牌：凯斯锐
价格：80000.00
元/台
供应地：山东省德州市
产品型号：KR-XF8
