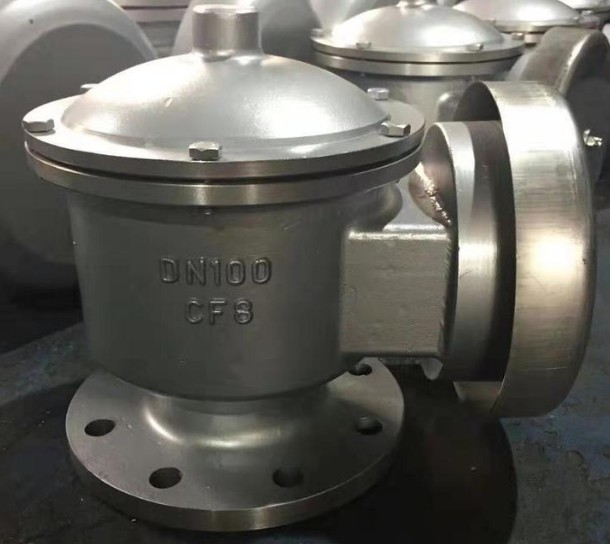

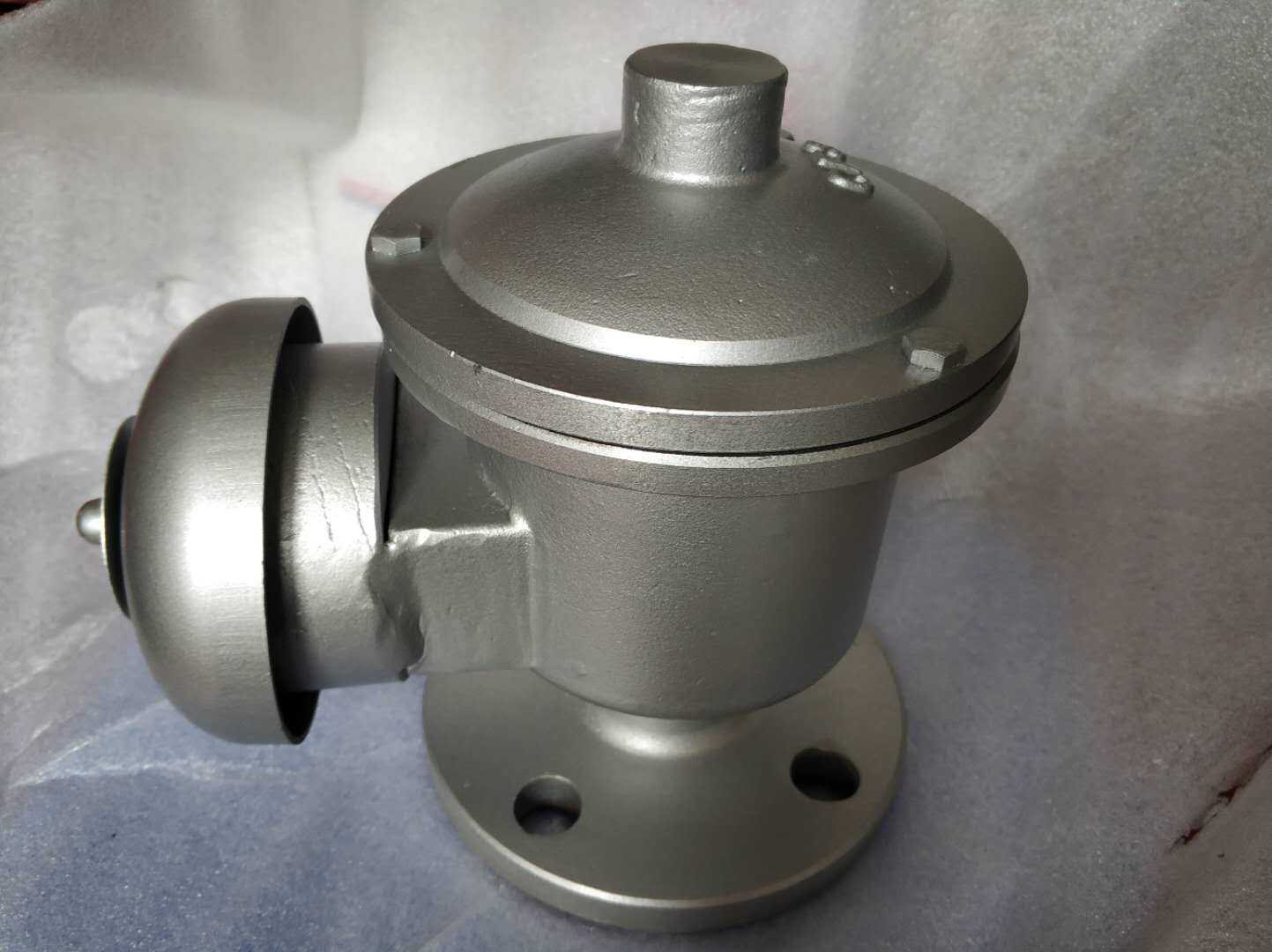

储罐防火呼吸阀使用方法 图片说明

产品名称：储罐防火呼吸阀

产品型号：ZFQ-II/GHF型

驱动方式：自动

连接形式：法兰

密封材料：硬质合金、PTFE

压力范围：正压：+180mm水柱 负压：-30mm水柱

公称通径：DN25-DN250

驱动方式：自动

储罐防火呼吸阀使用方法：呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压;当容器承受负压时，防火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。同时在呼吸阀内吸气和出气入口处，有一个阻火盘。阻火盘是用来防止储罐内的混合气体与空气接触时，产生回火，发生爆炸，所以就需要安装防火呼吸阀

储罐防火呼吸阀操作压力

正压：+180mm水柱 负压：-30mm水柱，其他压力可定做；

安装方法：将油罐顶呼吸阀

①取下，然后将挡板

②折叠从接合管

③送入罐

④内展平，而后将固定板盘置于接合管法兰的中心位置，把静电接地线

⑤垫圈压在呼吸阀连接螺栓下方，然后将呼吸阀重新安装好即可。

1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以 减少大呼吸过程中油气外溢的损失。

2、订货时请指明名称、规格、图号。罐顶接合管实际 高度n.

当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；

当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘  。

选用

1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。

2、机械呼吸阀的控制压力应与有关的承压能力相适应。

3、机械呼吸阀的规格（法兰通径）应满足油罐的最大进出油呼吸气体流量要求。

售后服务

质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
