GYA液压安全阀技术参数 安装说明
一、产品简介：

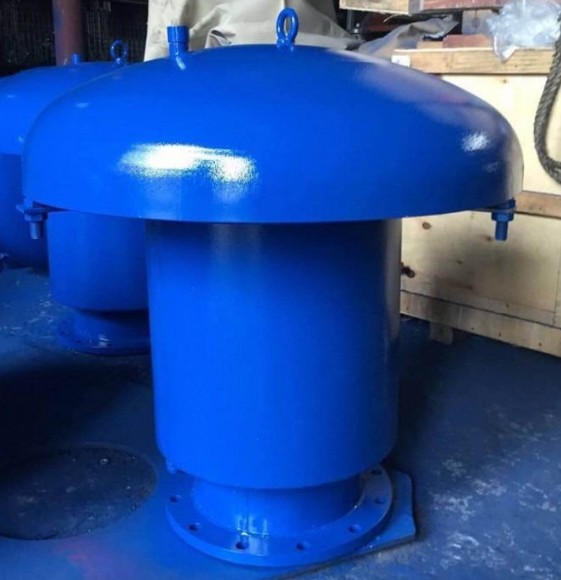

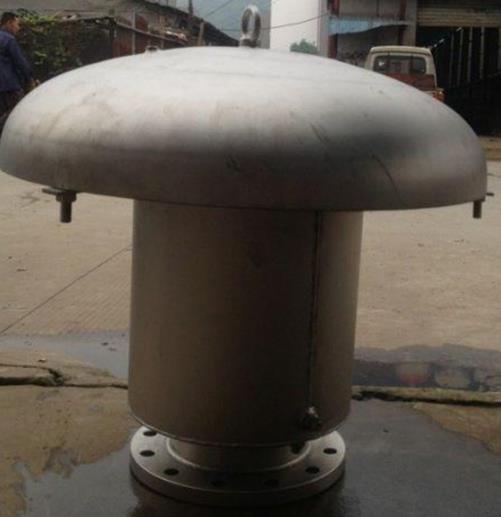

GYA液压安全阀采用碳钢或不锈钢钢板焊接而成，GYA液压安全阀又称液压安全阀，它是装设在油罐顶上，保护油罐安全的一个重要附件。当呼吸阀发生故障时，液压安全阀就能代替呼吸阀进行排气或放气。液压安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，安全阀的液封即被破坏从而保护油罐免遭破坏。安全阀装于油罐顶部与呼吸阀配合使用。控制压力：+56毫米水柱至-50毫米水柱。
二、技术参数：
产品名称：GYA液压安全阀、液压安全阀
口径 ：DN50-DN300mm
材质：碳钢、不锈钢
法兰连接压力：0.6-1.6MPA
操作压力：+200毫米水柱 、-65毫米水柱
三、安装说明：
1、安全阀垂直安装。
2、安全阀出口处应无阻力，避免产生受压现象。
3、液压安全阀在安装前应专门测试，并检查其官密封性。
4、对使用中的安全阀应作定期检查。
四、标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
五、GYA液压安全阀外形连接尺寸：
型号
规格
安装尺寸（毫米）
重量
d
D
D1
D2
n-d1
L
H
GYA-80
80
φ85
φ185
φ150
φ125
4-φ18
376
424
38
GYA-100
100
φ105
φ205
φ170
φ145
4-φ18
500
605
42
GYA-150
150
φ148
φ260
φ225
φ200
8-φ18
650
705
66
GYA-200
200
φ210
φ315
φ280
φ255
8-φ18
900
755
97
GYA-250
250
φ264
φ370
φ335
φ310
12-φ18
1050
885
140
