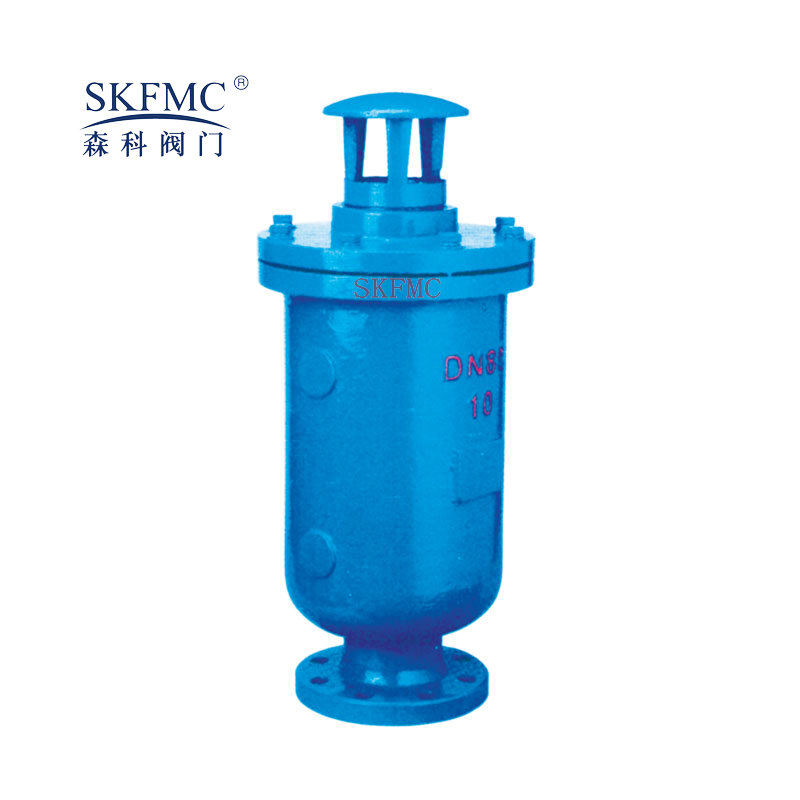

SKFMC森科SCAR产品概述

SCAR污水复合式排气阀用于污水管道上的最高点或有闭气的地方，来排除污水管道内气体来疏通管道，使管道运转正常，如不装污水复合式排气阀，管道会出现闭气，使污水流速受到气阻，甚至还会中断。

SKFMC森科SCAR工作原理

管内污水在运作时，该阀活瓣停在定位架下部，进行大量排气， 当空气排完时，污水进入阀内把球浮起，传到活瓣到关闭。管内在运作时会自然产生少量气体会集中到管内上部到相当程度，阀内污水与球随时下降，气从小孔排出。

SKFMC森科SCAR产品技术说明

SCAR污水复合式排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进（如图）这样把浮球控制在下部，使污物只能在阀体下部物污不会缠绕上部排气口上，不会影响密封性能。此产品是专用污水管道工程的排气阀。

SKFMC森科SCAR主要连接尺寸

公称通径 DN(mm)	D	D1	D2	D3	H	Z-Φd
DN50	160	125	102	205	495	4-18
DN80	195	160	135	270	600	4-18
DN100	215	180	158	285	760	8-18
DN150	280	240	212	340	860	8-22
DN200	335	295	268	400	1010	8-22
DN250	390	350	319	465	1210	12-22
