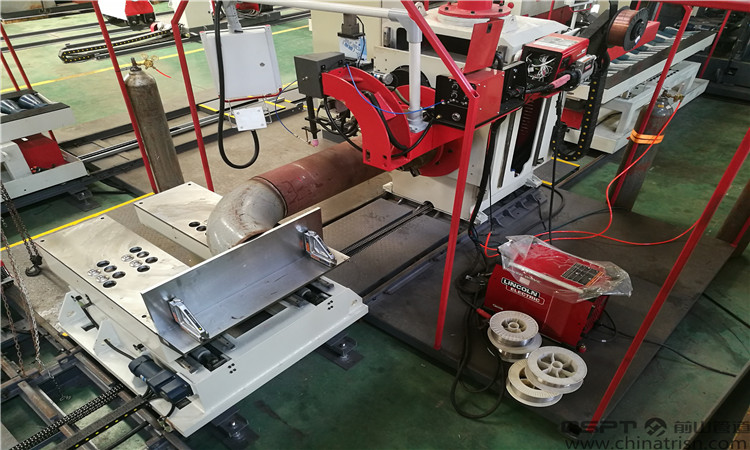

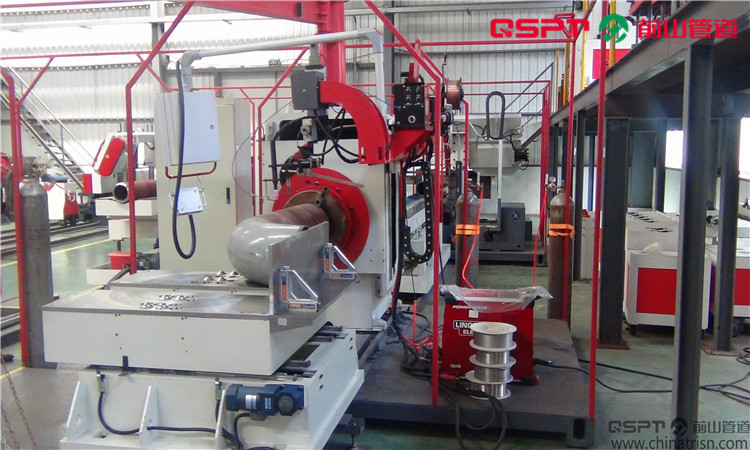

管道预制自动焊接中心（卡盘+卡盘）
产品型号：PFFWC-16Ca/24Ca/32Ca/48Ca
适用管径：DN400/DN600/DN800/DN1200
性能特点：
1.适用于“法兰+管子+法兰”类管段的焊接；焊接效率提高；
2.2台固定式带卡盘的焊接变位器；
3.1套安装在其上的焊接伸缩臂；
4. 1条15#机加工轨道；
5.两端同时进行法兰与管子的组对，组对完成后，两端同步进行焊口的自动焊接；
6.标配2台林肯Flextech500多功能焊接电源；
7.采用QSPT打底焊接技术，进行TIG/MIG打底焊接；
8.TIG/MIG/MAG/SAW填充、盖面焊接；铝合金线控盒操作
9.两道焊缝同时组对、同时焊接
标配：林肯Flextech500
TIG/MIG/ SAW
MAX. DN1200
MAX. 60mm
MAX. 800DI/D(MIG+SAW)

管子-弯头组对：利用组对小车上方的平台面板来承重量和确保管子-弯头的平面度，利用组对小车的定位挡板确保管子-弯头90度角，利用组对小车前后移动（手动）调整管子-弯头的组对间隙，利用蜗轮丝杆升降机构上升下降（电动）调整管子-弯头的上下错边量，利用线性导轨的左右移动（电动）调整管子-弯头的左右错边量；

管子-法兰组对：利用组对小车上方的变位翻板（平台面板的一部分）来承重量和确保管子-法兰的垂直度，利用组对小车前后移动（手动）调整管子-法兰的组对间隙，利用蜗轮丝杆升降机构上升下降（电动）调整管子-法兰的上下错边量，利用线性导轨的左右移动（电动）调整管子-法兰的左右错边量；
