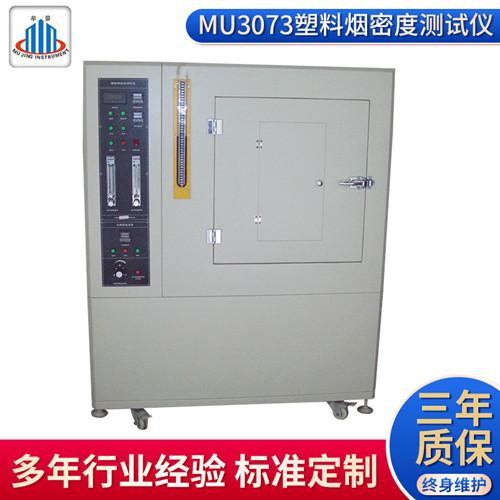

MU3073A塑料燃烧性烟密度测定仪

一、  概述（备注：其它未注明或有冲突在ASTM E662-2014标准为准）

塑料燃烧性烟密度测定仪是依据美国标准ASTM E662-2014中所规定的技术条件而研究研制的一种新型测定烟密度的测试设备，适用于测定塑料燃烧时所产生的烟雾的比光密度，并以 大比光密度为试验结果。它用于评定在规定条件下塑料的发烟性能。

整个仪器由密闭试验箱、光度计测量系统、辐射锥、燃烧系统、点火器、试验盒、支架、测温仪表以及烟密度测试软件组成；电路采用单片机开发，技术含量高、性能稳定。此仪器适合于所有的塑料，也可适用于其它材料的评估（如橡胶、纺织品覆盖物、涂漆面、木材和其它材料），被塑料行业、固体材料行业之生产工厂以及科研试验单位广泛使用。

二、  主要技术指标及工作条件

本设备的主要技术指标及工作条件，完全依据美国标准ASTM E662-2014中所规定的技术条件而研究制定，符合ASTM E662-2014固体材料产生的烟雾比光密度的标准试验方法，并以上述标准中规定的各项条款、技术指标及技术要求为依据，作为该设备的性能评价、验收条件和验收标准。

1、   烟箱内尺寸：长914mm±3mm，宽610mm±3mm，高914mm±3mm。

2、   仪器尺寸：长1110mm±10mm，宽750mm±10mm，高2040mm±10mm。

3、   功率：220V，4KW。（应该表明该设备的总功率）

4、   （烟密度）0924六档自动换档

5、   测量范围：0.0001100；

6、   测量精度：±3；

7、   工作电压：200240V  50Hz；

8、   环境温度：室温40

9、   相对温度：85；

10、 工作环境：仪器运行时，应避免强光直射、并无强制空气流动现象。

11、 测量软件：其于WINOOWS  XP操作界面，可测试的主要数据有烟雾光密谋、比光密度、质量光密度、质量损失、质量损失速率、平均烟密度等。还具有标定、编辑、测试、参数调节等操作界面。

12、 LabVIEW风格。显示透过率与时间曲线。

13、 试样尺寸：75×75mm。

14、 光源电压：6.5V    工作电压：4V±0.2V。

15、 光源色温：2200K±100K。

16、 光速直径51mm，计算机根据光线变化自动记录比光密度。

17、 滤光片：放大滤光片  光学密度2.0；校准用滤光片  光学密度3.0；补偿滤光片  光学密度0.5各1个共3片。

18、 下光圈有环形加热器，使光窗上的温度在5055，可使该表面上烟浓度降到 低。

19、 加热锥：功率2600W，温度控制范围：01000，热电偶测温，配有自动冷端补偿。

20、 热流辐射计：热流计信号计算机采集计算。

21、 辅助加热器：功率500W，可使试验箱内部温度稳定在40±10或55±10。

22、 燃气：纯度95以上的炳烷， 小压力为3.5kPa±kPa。

23、 计算机自动控制，采集，记录和结果结算。

24、 重量：约500Kg。

25、 仪器尺寸：1.22M×0.68M×2M

26、 配置标准：符合ASTM E662-2014
