Y-C型带扳手弹簧全启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管道上，作为超压保护装置。当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管道的安全运行。
二、A48Y带扳手弹簧全启式安全阀主要零部件材料表
序号
零件名称
材料
1
阀体
WCB
2
阀座
2Cr13
3
调节圈
ZG2Cr13
4
反冲盘
ZG2Cr13
5
阀瓣
2Cr13
6
导向套
2Cr13
7
阀盖
ZG230-450
8
弹簧
50CrVA
9
阀杆
2Cr13
10
扳手
ZG200-400
11
调整螺杆
45
12
保护罩
ZG200-400
密封面材料
堆焊Co基硬质合金
三、A48Y带扳手弹簧全启式安全阀主要外形连接尺寸表
公称压力
PN(Mpa)
公称通径DN(mm)
尺寸(mm)
do
DN’
L
L1
≈H
1.6-4.0
20
15
25
110
95
306
25
16
32
110
95
306
32
20
40
115
100
309
40
25
50
120
110
323
50
32
65
135
120
333
65
40
80
160
140
420
80
50
100
170
135
432
100
65
125
205
160
553
125
80
150
210
190
639
150
100
175
255
230
654
200
125
250
305
260
797
250
150
300
350
320
998
300
220
400
370
350
1246
350
250
500
500
450
1495
400
280
500
500
450
1780
6.4
20
12
25
110
100
305
25
16
32
110
100
305
32
20
40
130
110
318
40
25
50
135
120
323
50
32
65
160
130
415
65
40
80
175
160
531
80
50
100
175
160
541
100
65
125
195
195
624
150
100
200
285
260
903
10.0
20
12
25
110
100
305
25
16
32
110
100
305
32
20
40
130
110
318
40
25
50
135
120
323
50
32
65
160
130
415
65
35
80
175
160
531
80
40
100
175
160
541
100
50
125
195
195
624
150
80
200
285
260
903
四、A48Y带扳手弹簧全启式安全阀主要结构图
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数
01
04
2022

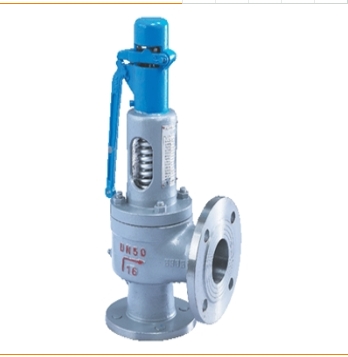

带扳手弹簧全启式安全阀
来源:[永嘉工奥阀门有限公司]
联系人：彭先生
手机：13868629321
电话：-
传真：-
QQ：1317207634
Email：
地址：地区
品牌：工奥阀门
价格：850.00
元/台
供应地：
产品型号：A48Y-25C DN80 带扳手弹簧全启式安全阀
