暂堵压裂暂堵效果评价及暂堵剂粒径组合参数优化实验装置
一、结构组成
该装置由两大部分组成。
第一部分为可视暂堵平板模型，包括注入泵、搅拌中间容器、可视平板模型、压力测量系统等。
第二部分为高压暂堵压力测量系统，包括带搅拌的堵漏液活塞容器、各种暂堵模块及压力测量系统。
二、可视暂堵平板模型
1、注入泵
压力：0.5Mpa，排量：20L/min，变频调速
2、搅拌中间容器
压力：10MPa，容积20L，搅拌速度1000r/min，采用磁力传动搅拌机构。数量2台。

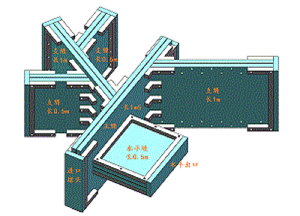

3、可视暂堵平板模型
可视暂堵平板模型采用40mm厚的有机玻璃板组成裂缝，由不锈钢夹板相互联接，形成多角度裂缝网。
包含一个1.5米长主缝，两个1米长支缝，两个0.5米长支缝和一个0.5米长水平缝，裂缝高度均为500mm。
通过更换缝宽条可以实现缝宽的变化，可调范围1-10mm。
4、压力测量
采用压力变送器测量压力，压力值在压力数显表上直接显示。压力变送器量程4Mpa，精度0.001MPa。
三、高压暂堵压力测量系统
1、带搅拌的堵漏液活塞容器
用于储存堵漏液、工作压力40MPa，容积2000mL带磁力搅拌装置，搅拌速度1000r/min，容器为活塞式结构，可将堵漏液与加压液体隔离。
2、模块系统
具备多种模拟漏层的试验模块。由于井下漏层复杂多样，所以该装置配备了多种多样的模拟漏层试验模块，可根据井下漏层的特征，选择适宜的试验模块进行试验，以达到预期的目的。
a.长孔模板：宽度1、2、3、4、5㎜
b.圆孔模板：直径2、3、4、5、6、7、8、9、10㎜
c.多孔模板：直径2、3、4、5㎜
d.立缝模筒：宽度2、3、4、5㎜
e.导形模块
3、压力测量
采用压力变送器测量压力，压力值在压力数显表上直接显示。压力变送器量程50Mpa，精度0.01MPa。
