D43H多层次硬密封法兰蝶阀
D43H多层次硬密封法兰蝶阀 结构图
三偏心多层次硬密封法兰蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
设计标准 :GB/T12238-1989；JB/T8527-1997
公称通径
DN（mm）
50～2000
50～500
公称压力
PN（MPa）
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
适用温度
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈
不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨
三偏心蝶阀具有双向无气泡紧密壮关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致性。
偏心1 阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
D43H多层次硬密封法兰蝶阀
一、D43H多层次硬密封法兰蝶阀 概述
二、D43H多层次硬密封法兰蝶阀 特点
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、D43H多层次硬密封法兰蝶阀 采用标准
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
四、D43H多层次硬密封法兰蝶阀 主要技术参数
五、D43H多层次硬密封法兰蝶阀 主要零件材质
六、D43H多层次硬密封法兰蝶阀 偏心特点及原理
偏心2 阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3 阀座锥体轴偏离阀轴中心线，这样就可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
09
09
2021

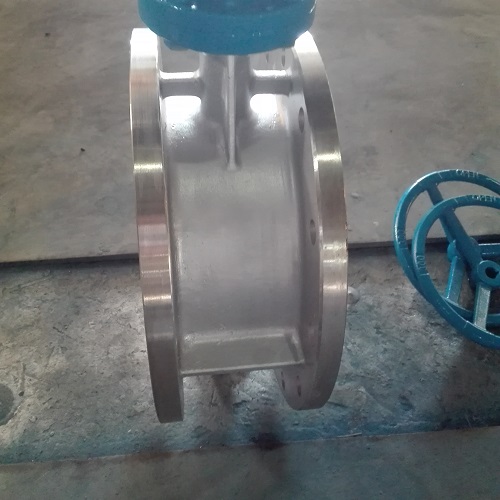

多层次硬密封法兰蝶阀
来源:[永嘉吉汇阀门有限公司]
联系人：凡女士
手机：18989778972
电话：0577-67356826
传真：0577-67988338
QQ：1433160768
Email：1433160768@qq.com
地址：浙江省温州市永嘉县浙江省温州市永嘉县瓯北镇后垟工业区 西垟路66号
品牌：吉汇阀门
价格：700.00
元/个
供应地：浙江省温州市
产品型号：D343H-16C
