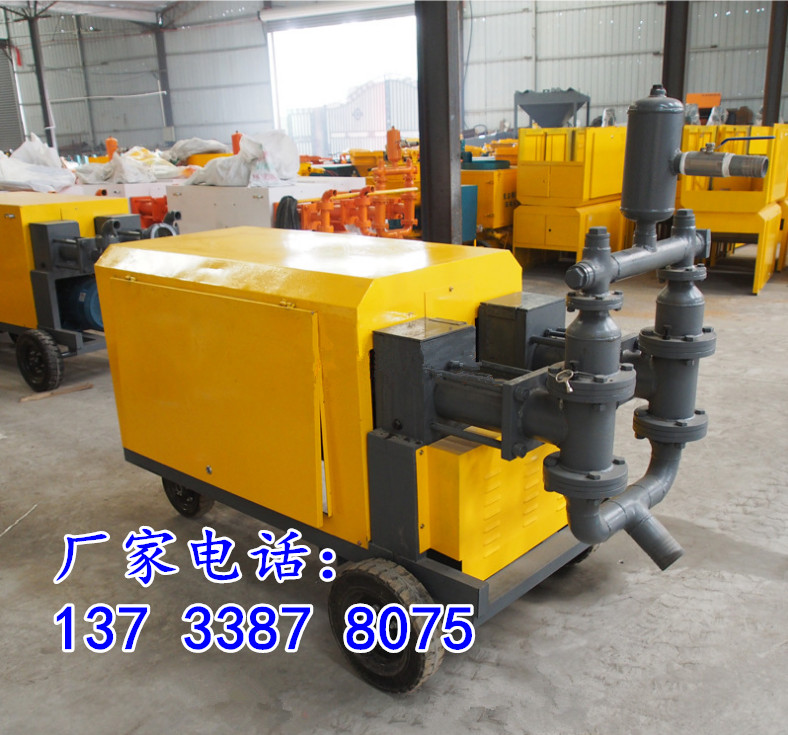

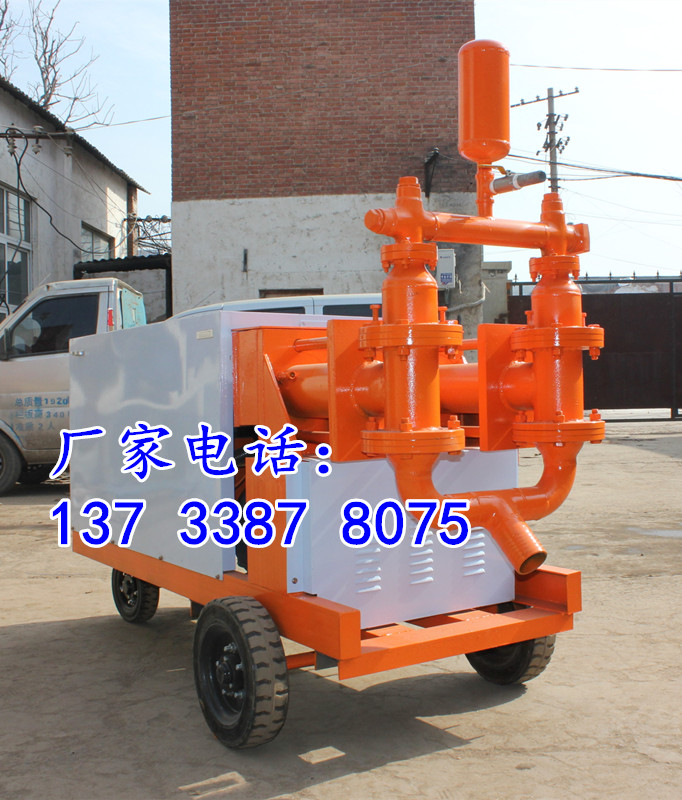

抗浮锚杆液压双缸砂浆泵的结构及工作原理

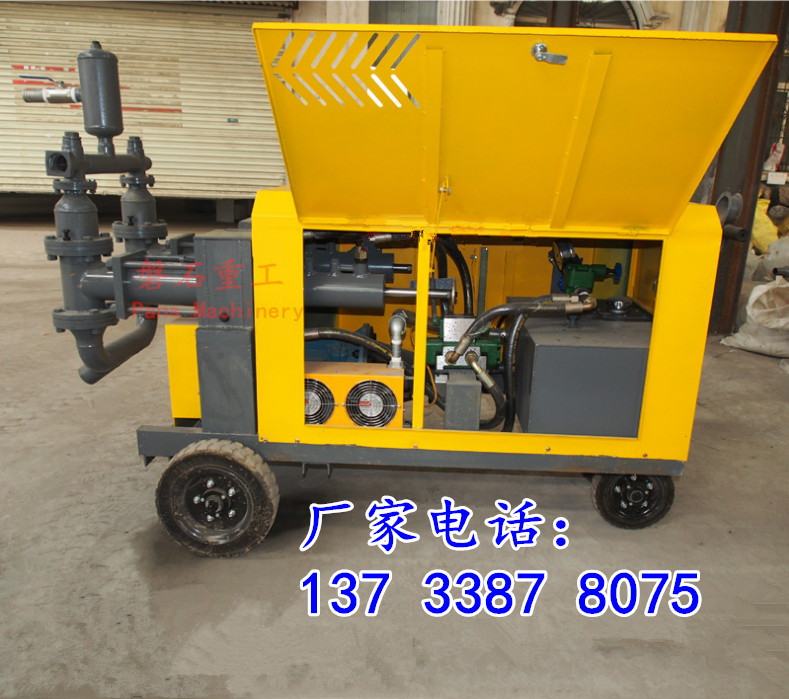

1该系列注浆泵由电动机、柱塞油泵、溢流阀、液压换向阀块、油缸、工作缸、混合器以及油箱、散热器、油滤器、进排阀和电控箱等部件组成。

2 工作原理：电动机直接驱动柱塞油泵，齿轮油泵输出的高压油液经溢流阀（可调整需要的压力，调整压力是需要把混合器球阀关闭）进入液压换向阀块，由液压换向阀块控制油缸做往复运动。

液压砂浆泵技术参数：

产品型号：SJ200

电机功率：       15KW

工作压力：       0-16MPa    压力可调节

工作能力：       10M3/h     流量可调节

排浆口胶管内径： 38mm

吸浆口胶管内径： 64mm

水平输送距离：   500m

垂直输送距离：   80m

颗粒直径：   5mm

外型尺寸（长×宽×高）: 1800*1020*1600mm

整机重量：650kg

液压砂浆泵应用领域：

砂浆注浆机主要应用于铁路公路隧道、水利水电、地铁隧道、矿山巷道、设施、各种地下建筑和抢险等领域的工程施工。注浆机工程应用：顶管注浆，膨润土注浆，双液隧道注浆（水泥-水玻璃），地基处理下沉，地面下沉，后注浆（开塞注浆），高压注浆，二次注浆，地下室防水堵漏等工程。

液压砂浆泵优点：

双缸双作用。

液压驱动，机器工作可靠，泵送压力高。

的换向机构，对有特殊要求的工作场所（防爆）也能适用。

结构紧凑，适合狭小空间施工。

郑州磐石磐石支护设备有限公司生产型号如下：

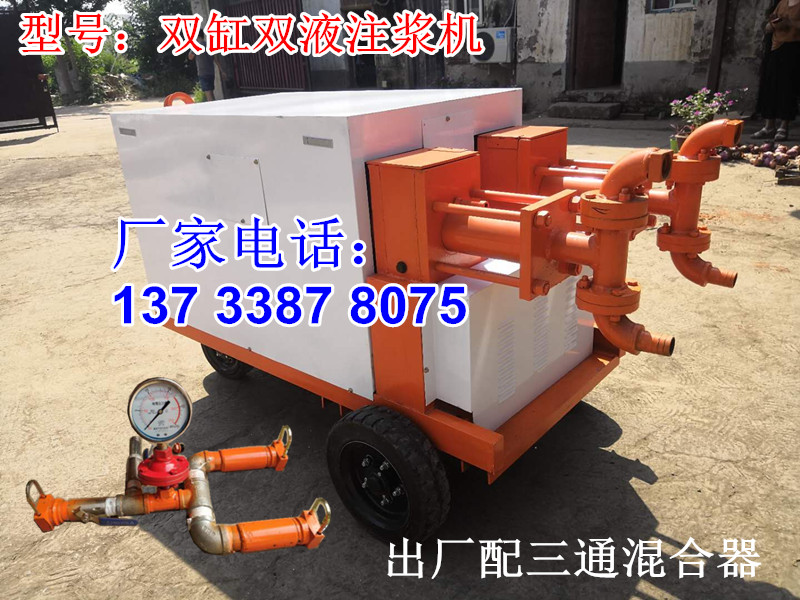

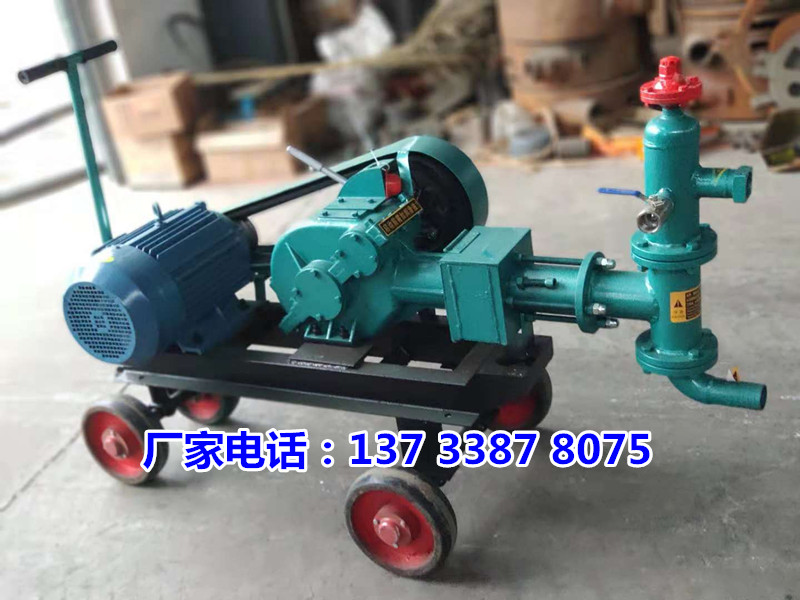

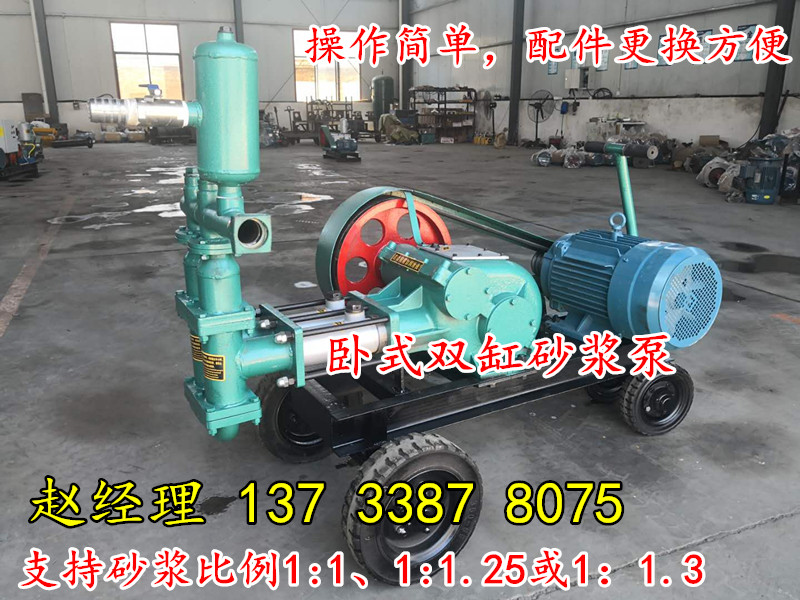

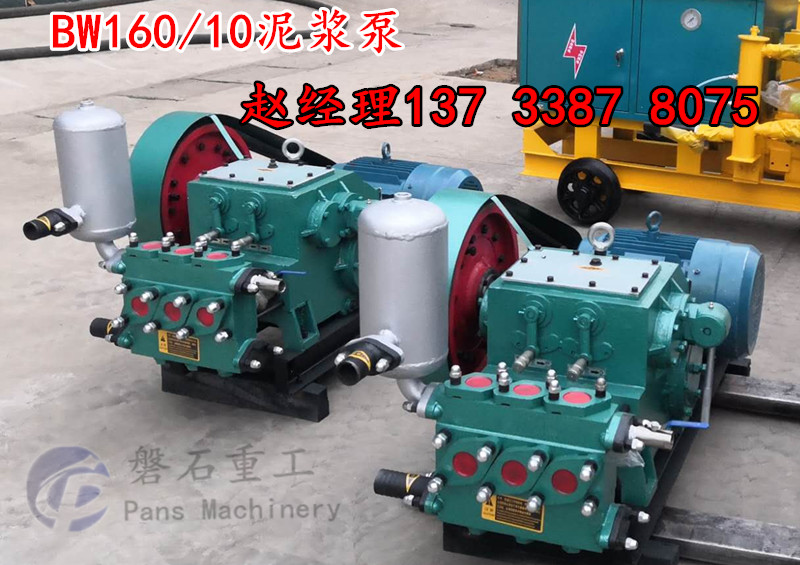

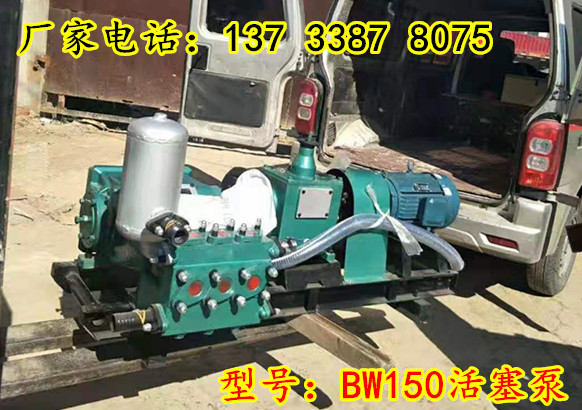

BW150注浆机，BW250泥浆泵，BW160高压注浆机，BW150/10三缸注浆泵，SJ200液压砂浆泵，BW70/8双缸砂浆泵，BW60/8单缸泵，WYB90-125双液注浆机，双缸活塞泵，高压旋喷注浆泵，三缸柱塞泵，单缸活塞泵，挤压式注浆机，螺杆灰浆泵，二次构造柱泵，混凝土输送泵，注浆记录仪。JW180双层搅拌桶，JW200立式搅拌机，JW350加厚型制浆机，JW500双层搅拌桶，JW700立式搅拌机,JW900单层搅拌机。600高速制浆机，900高速水泥砂浆搅拌机我们常年提供注浆机、喷浆机配件、泥浆泵的缸套、,缸盖、拉杆、活塞、活塞压板、皮碗、活塞座、活塞杆、柱塞杆、进排水阀、进排水阀阀座、十字头、十字头滑套、十字头销轴、曲轴、连杆、连杆上下、,连杆铜套、连杆螺钉及母、冠型螺母、骨架油封、喷浆橡胶板（摩擦板）、喷浆管、钢衬板、压紧装置、压紧弹簧、O型密封圈及相配套的齿轮、轴等泥浆泵配件
