规格/机型
单位
CNC855L
加工范围
X轴行程(左右)
mm
800
Y轴行程(前后)
mm
550
Z轴行程(上下)
mm
550
主轴鼻端至工作台面距离
mm
120-670
主轴中心至立柱轨道面距离
mm
595
工作台规格
工作台尺寸 (X 轴方向)
mm
1000
工作台尺寸 (Y 轴方向)
mm
550
工作台最大载重
kg
500
主轴规格
主轴转速（皮带式）
rpm
8000
主轴推荐马力
kW
7.5
主轴内孔锥度
BT40
***进给系统
G00 快速进给 (X/Y/Z 轴)
m/min
48/48/48
G01 切削进给
mm/min
1-10000
伺服电机规格
kW
2 X 2 X 3
***刀库系统
刀库容量
pcs
刀臂式24
***机器尺寸
机器长度
mm
2400
机器宽度
mm
2050
机器高度
mm
2250
机器重量
kg
5260
序号
品名
产地
制造商
规程型号
1
主轴
台湾
健椿/罗翌
直径150mm.8000/15000rpm
2
X轴滚珠丝杆
台湾
PMI
直径40mm/螺距16mm
3
Y轴滚珠丝杆
台湾
PMI
直径40mm/螺距16mm
4
Z轴滚珠丝杆
台湾
PMI
直径40mm/螺距16mm
5
三轴轴承
日本、德国
NTN/FAG
丝杆斜角支撑轴承30X62
6
X线轨
台湾、德国
力士乐、INA（滚珠）、PMI(滚柱)
35mm(四滑块)
7
Y线轨
台湾、德国
力士乐、INA（滚珠）、PMI(滚柱)
35mm(四滑块)
8
Z线轨
台湾、德国
力士乐、INA（滚珠）、PMI(滚柱)
45mm(四滑块/六滑块)
9
机身铸件
本地/台资
KBR
HT-300
10
自动润滑系统
台资
BAOTN
11
联轴器
台湾
REACH
28GS
12
三轴护罩
台资
H W
13
打刀缸增压缸
台资
濠澄/臻赏
4500kg
14
皮带
日本
8YU-904/5GT-860
15
皮带轮
台资
8YU-48T/5GT-68T
16
刀库
台湾
臻赏
圆盘式BT40-24刀
17
控制器
日本
三菱/FANUC
推荐
X/Y伺服电机
日本
三菱/FANUC
HF-204S/β12
推荐
Z伺服电机
日本
三菱/FANUC
HF-303BS/β22
推荐
主轴电机
日本
三菱/FANUC
SJ-V7.5/β6
09
09
2021

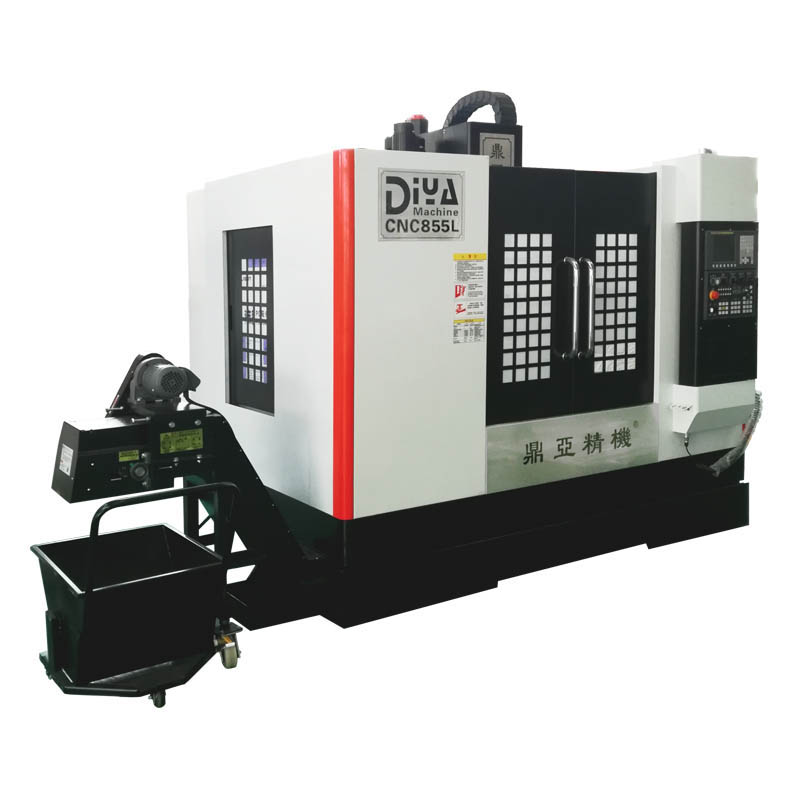

上海鼎亚精机立式加工中心CNC855L线轨硬轨两线
来源:[上海鼎亚精密机械设备有限公司]
联系人：于先生
手机：13524811732
电话：135-24811732
传真：135-24811732
QQ：373263212
Email：373263212@qq.com
地址：上海上海市嘉定区安亭镇嘉松北路6988号1幢1层108室J421
品牌：鼎亚精机
价格：310000.00
元/台
供应地：上海上海市
产品型号：CNC855L
