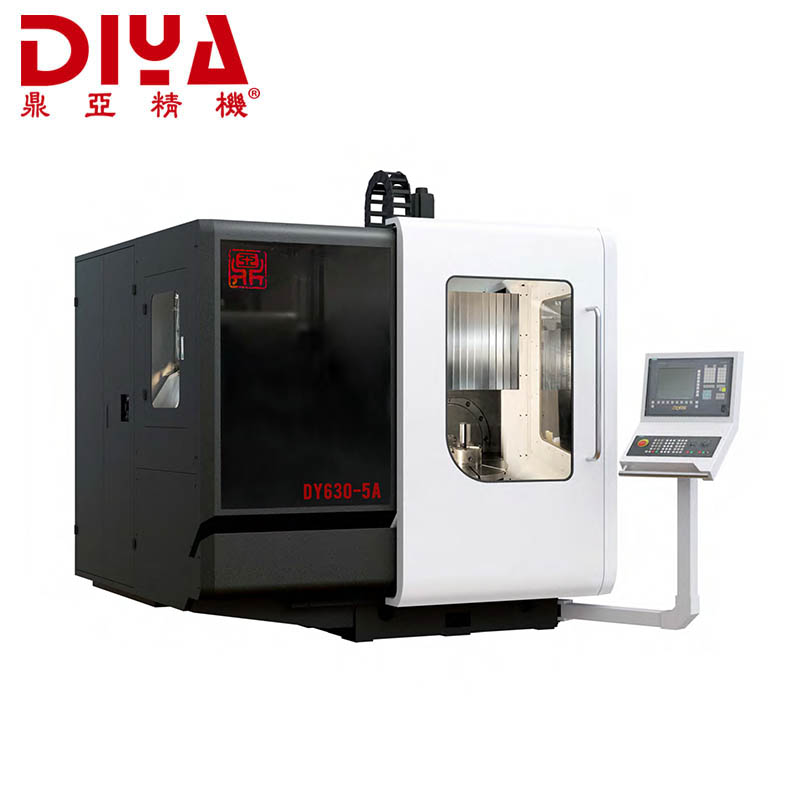

DY630-5A五轴立式加工中心，采用稳定的C型结构，标配高速电主轴、直驱数控转台和伺服刀库，可实现复杂零件的高速、高精度加工。广泛应用于新能源汽车电机、变速箱、发动机、模具、机器人、医疗器械等产品的制造。
l 电主轴：BT40/HSKA63 转速12000/18000rpm 扭矩70N.m
l BC轴：双直驱数控转台 最大负载500KG
l 数控系统：西门子SNUMERIK 840D（五轴联动）/828D（四轴联动）
l BT40/HSKA63电主轴，高精度、高功率密度、高动态响应，大幅提高加工效率和加工精度，降低机床噪音和振动。
l BC双轴直驱数控转台，内置大扭矩力矩电机，高精度、高动态响应，大幅提升机床性能和应用范围。
l 液压换刀技术，实现伺服刀库和伺服液压站协同控制，最快换刀时间可达1.2s。
l 装备精密高速丝杠，滚柱导轨，保证机床的刚性和精度。
l SINUMERIK 840 Dsl 强大的硬件架构以及智能的控制算法，辅助以出色的驱动和电机技术，使加工过程拥有极高的动态性能及精度。
项 目
名 称
单 位
DY630-5A
工作台
工作台直径
mm
φ630
允许最大水平荷重
kg
500
加工范围
允许最大垂直荷重
300
T 型槽 ( 槽数 × 槽宽 )
个 ×mm
8×14H8
B 轴摆角
o
-35°～ +110°
X 轴最大行程
mm
600
Y 轴最大行程
mm
450
Z 轴最大行程
mm
400
主轴
主轴端面至工作台面距离
最大
mm
550
最小
mm
150
锥孔 (7:24)
BT40
额定转速
rpm
3000
最高转速
12000
电主轴输出扭矩（S1/S3）
N.m
70/95
电主轴输出功率（S1/S3）
kW
11/15
坐标轴
X 轴
36
快速移动
Y 轴
m/min
36
Z 轴
36
转台最高转速
B 轴
rpm
80
C 轴
80
进给电机功率（X/Y/Z）
kW
2.3/2.3/2.3
刀库
刀库形式
圆盘式
选刀方式
双向就近选刀
刀库容量
把
24
最大刀具长度
mm
300
最大刀具重量
kg
8
最大刀盘直径
满刀
mm
φ80
相邻空刀
mm
φ120
换刀时间
s
1.8
刀具
刀柄型号
MAS403 BT40
拉钉型号
MAS403 BT40 -Ⅰ
精度
执行标准
GB/T20957.4(ISO10791-4)
定位精度
X 轴 / Y 轴 /Z 轴
mm
±0.005/±0.005/±0.005
B 轴 /C 轴
±5"/±5"
重复定位精度
X 轴 / Y 轴 /Z 轴
mm
±0.004/±0.004/±0.004
B 轴 /C 轴
±3"/±3"
机床重量
kg
6000
机床轮廓尺寸
( 长×宽×高 )mm
2400×3500×2850
以下为机床可选配置。（设备总功率：45KVA。）
1.工件检测 2.刀具检测 3.编程工作站 4.HSKA63 主轴 5.主轴中心出水 6.磁力排屑器
五轴加工的优势
?刀具可以对工件呈任意的姿势进行加工；
?可避免切削速度为零的现象；
?可以使加工刀具尽可能地短；
?可减少工件装夹次数；
?可以加工复杂的、以前只能通过浇注方法才能得到的零件；
?可提高表面加工质量、缩短加工时间；
?可避免切削速度为零的现象；
?可以使加工刀具尽可能地短；
?可减少工件装夹次数；
?可提高表面加工质量、缩短加工时间；
?减少放电区域、减少模具抛光；
