一、适用范围

    该试验机采用滑动摩擦运动形式模拟被测材料在高温、低温环境中摩擦磨损试验，可用来评定工程塑料、粉末冶金等的使用性能，测定其材料的抗磨性及材料匹配特性。可改变载荷、速度、时间、摩擦材料、表面粗糙度、硬度、试验环境温度等各参数情况下进行试验。采用工业控制计算机对整个试验进行全过程控制，系统软件可对试验过程实时监控，并记录相关的试验参数及曲线。

二、试验机结构简述

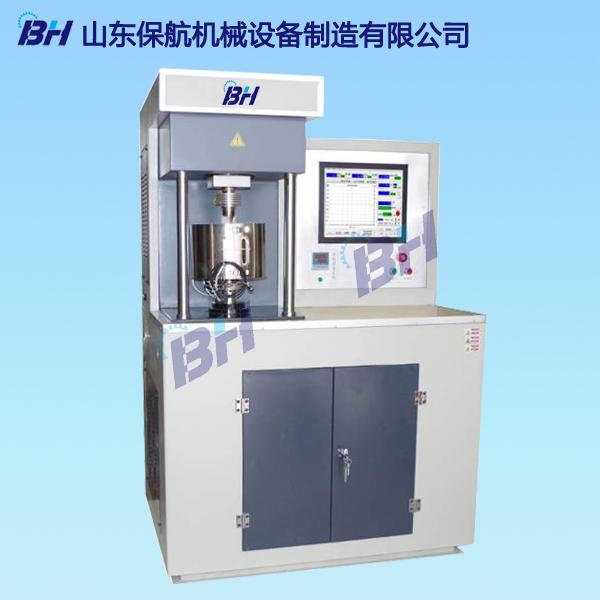

    主机由主轴驱动系统、温度控制系统（含高温、低温）、摩擦副结构、试验力加载系统、摩擦力测定系统、液压施力系统及操纵面板系统等部分组成，均安装在以焊接机座为主体的机架上。

2.1主轴及其驱动系统

    主轴电机选用松下交流伺服一体化调速系统及电机。电机的额定力矩为5N·m,调速范围为1-2000r/min,无级恒扭矩,高速精度为0.2%.电机最大功率约1Kw,通过驱动器控制，可实现主轴电机的正、反转控制。

2.2温度控制系统

    该系统由温度传感器采集温度并反馈到温控器，采用PID控制，实现闭环控制，控制精度高，稳定性及可靠性高；温度加热、保温腔体在低温保温腔体实现。

2.3 摩擦副部分

该试验机配有三种摩擦副，第一种为端面磨损摩擦副；第二种为销-盘摩擦副,第三种为四球摩擦副。

2.4力矩测量部分

    该试验机力矩测量可通过高精度负荷传感器测量摩擦力，进而根据力矩轮尺寸计算出相应的摩擦力矩；为实现试验机正、反转均可实现摩擦力矩的测量，该设备配备有两套摩擦力矩测量系统。

2.5液压加载系统

    本机采用了负荷保持阀的结构。试验力的施加是通过微机对液压系统进行控制实现自动加载的。其液压原理

     当压力油进入负荷保持阀体，经过平衡后，平衡孔使负荷保持活塞稳定在一定的位置上，即达到负荷保持的目的；当步进电机旋转时，压力油间失去平衡，负荷将上升或下降，如果此时系统压力高于预置压力，则传感器将预置压力输入微机控制系统与预置压力比较，然后由微机控制电机反转，直至系统压力与预置压力平衡为止。

2.6 试验低温仪

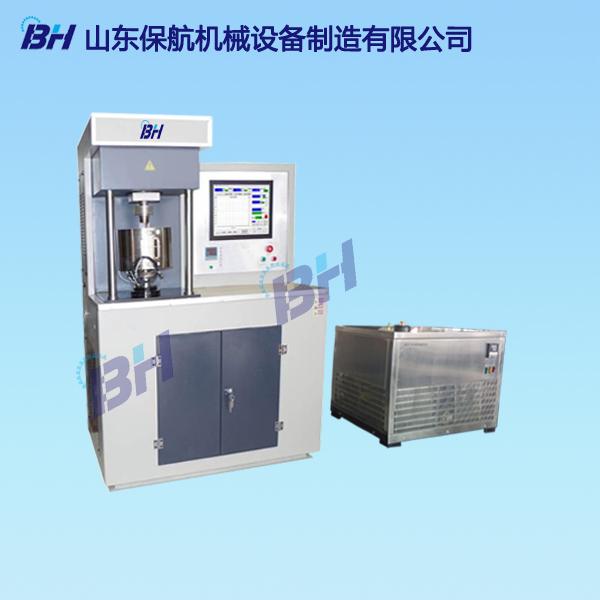

     试验低温仪是本公司根据实验过程中对低温装置的要求而最新研制开发的压缩机制冷设备。本设备采用意大利阿斯帕拉双压缩机制冷技术，采用热平衡原理及循环搅拌方式，通过温度控制系统和循环制冷介质，达到对试样的自动均匀冷却、恒温，可完全满足国家标准GB-229-2007，以及美标、欧标中ASTM E23-02a、EN10045、ISO148、ISO83等相关标准中所规定的各项控温指标。本设备操作简单方便，工作效率高，是材料低温试验中的最理想的试样冷却、保温设备。同时亦可用于其他低温检测和试验工作。

2.7控制软件

试验力大小可由操作者在计算机界面上设定；主轴的转速、转数、试验力、摩擦力矩、摩擦副温度、试验时间等参数均由计算机控制，可实时采集试验数据并可绘制相应的试验曲线，可任意存储、调阅、打印输出试验数据或曲线。

    三、主要技术指标

四、工作环境

4.1室温10℃-35℃范围内，相对湿度不大于80%；

4.2正确安装在稳固的基础或工作台上；

4.3周围无震动、无腐蚀性介质；

4.4使用电源：三相四线制380V／50Hz及220V／50Hz；

4.5电源电压的波动范围不应超过额定电压的±10%；

4.6试验机电源应有可靠接地；频率的波动不应超过额定频率的2%.
