设备用途
本产品用于各种FPC、COF、TAB、COG与LCD/LED Panel及PCB组合绑定，体现在各种尺寸液晶显示屏竖线、横线、竖带、横带、黑带、黑线、彩线、彩带、多线、花屏、黑屏、白屏、干扰闪动、断层、竖半显、横半显等故障维修。
设备描述

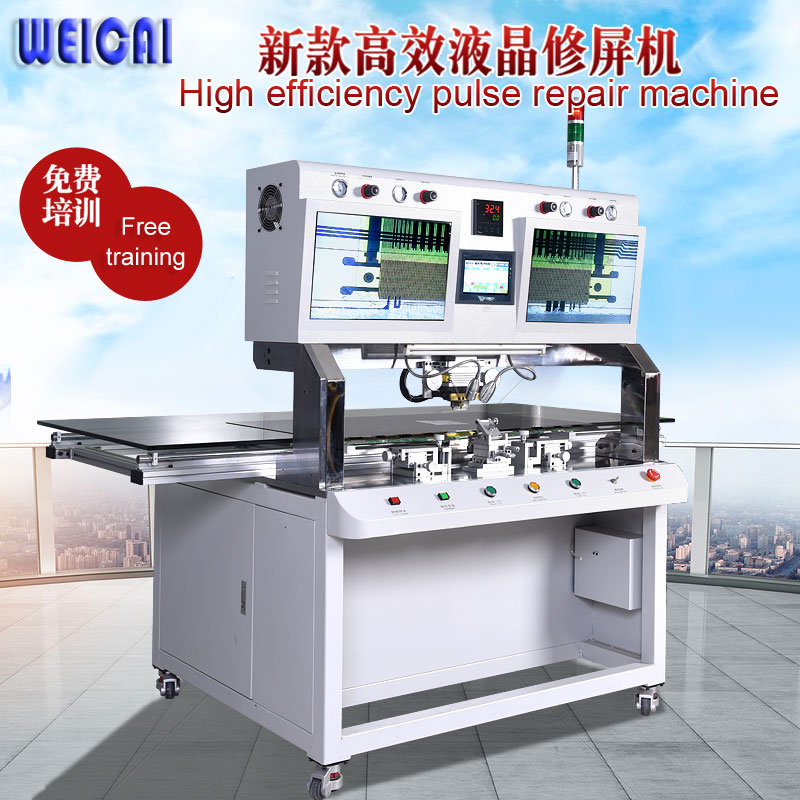

修屏仪器、液晶屏维修设备、热压设备、邦定设备等。
设备特点
单压刀、单气动装置、单温度控制。采用日本进口的松下可编程序控制器（PLC）控制系统，使设备运行稳定、可靠。高中低多档脉冲源设计，满足多元化产品压力的功率要求。压头上下行结构部分采用三级电路控制，可根据量化生产、手动生产、生产调试需求选择不同控制方式，解决因不同工作模式下压头上下行控制不便的难题。
应用领域
适用于中小尺寸液晶屏维修邦定、液晶电视组装售后维修，个体家电维修门市等用户首选。
设备规格
设备出厂
2015年量产
适用液晶面板规格
无限制尺寸
适用液晶面板厚度
0.3MM-1.1MM[单层玻璃]
绑定IC颗数
1 颗/PANEL
绑定方向
X 或 Y 单向
绑定IC刀头尺寸
原机标配 50X1.4X10（可根据规格需要更换刀片）
生产节拍
TAB，30 pcs/H（上料-对位-热压）
邦定精度
±1.5μm内
最高对位精度设定
±0.5μm（目前国内最高指标）
电源供应
AC 220V±10%，50HZ，3500W
气动装置
日本 SMC 原装薄型气缸
压力系统
压力系统双杠结构可消除压头自重，压力最小精度可达0.1KG，压力部件均采用SMC精密元件
加热方式
脉冲（快速升温/降温及辅助冷却功能）
温控系统
品牌：YUDIAN
升温曲线可调高精度PID自整定型
峰值温度+/-3 摄氏度内
常温时间至 180 度响应时间 2－3 秒内
热压头
采用纯正美国钛合金材质，高精度磨床加工，有效保障刀头平整/平面度
平面精度（热压面）：0.001mm
平面厚度 0.5（保留有3次磨面）
热电偶型号
K 型原装美国OMEGA线材
工控单位/编程器
Panasonic- PLC
触摸单元
Samkoon双核触屏
影像单元
COF 对位：下对位
显微镜：30-120 连续变倍
COF 显示器：19 英寸高清
PCB 对位显示器：无（可加装）
下光源：有
COF 微调单元
产地：中国
可调方向：X/Y/R，R 行程：粗调 360 度，精调+/-5 度。超大行程可达12.5mm，且精度达到0.01
COF 夹具
COF 机械夹紧式，Z 向倾斜半径千分尺微调
镜头微调单元
控制方式：X/Y/Z 千分尺控制
焦距调节：手动调节焦距
LCD 载台（平台）
手动滑行移动
操控方式
触摸屏+按钮操作
参数设定
可根据需要设置储存多组热压参数
额定电压
交流 180-220（可定制 110V）
峰值功率
800W（可支持 68X1.4X10 加长刀头）
外形尺寸
1800X1200 X 1520mm(L*W*H)
设备净重
350KG
包装尺寸与毛重
?1300X850X1690 mm(L*W*H) 337KG
?1930X220X1040 mm(L*W*H) 110KG
09
09
2021
广州威彩液晶压屏机CR-880SH-19M 液晶屏镭射机 自动贴膜机 威彩修屏机
来源:[广州威彩电子科技有限公司]
联系人：方先生
手机：18825139632
电话：020-39234736
传真：020-39234736
QQ：1410084542
Email：1410084542@qq.com
地址：广东省广州市广州市番禺区大石镇植村工业一路15号威彩大厦
品牌：广州威彩
价格：28000.00
元/台
供应地：广东省广州市
产品型号：CR-880SH-19M
