ZD6-J电动转辙机电动转辙机控制系统，包括检测控制单元、传动单元和位置传感器，其中传动单元包括电机和动作杆,当检测片挡住定位检测传感器光线时，LED指示灯I亮，管I导通，继电器I吸起，其常触点闭合，给出道岔定位表示信号。ZD6-J电动转辙机电机转速可调，动作杆是在保持联结器的带动下左右移动，不会转动，与道岔的连接是活动连接、位置传感器通过检测保持联结器上检测片的位置检测动作杆的行程,当需要转换道岔需动作杆伸出时，由检测控制单元(单片机）给电机通电正转，电机带动丝杠旋转，丝杠通过保持联结器带动动作杆作直线运动，当位置传感器检测到保持联结器上检测片时，电机停转，位置传感器通过数据线为检测控制单元(单片机）提供位置信息，反之亦然,再拆下另外两只螺丝。

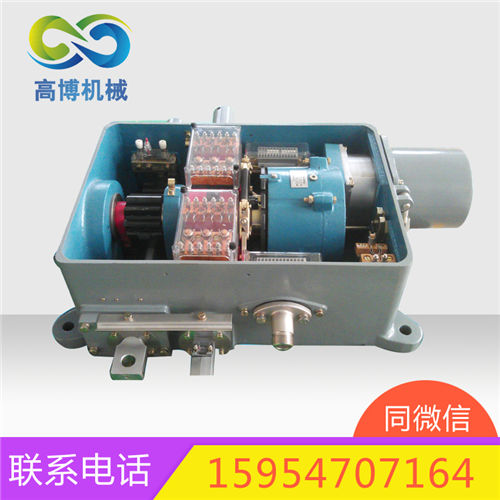

ZD6-J电动转辙机产品概述

ZD6-J电动转辙机简介

ZD6-J电动转辙机（electlic switch machine）以沟通或直流电动机为动力实现道岔转换、 锁闭和监督功用。中国铁路技术装备政策规定∶行车速度大于120km/h线路上的道岔选用外锁闭设备，转辙机应具备内锁闭功用；低于120 km/h线路上的道岔可选用内锁闭功用的转辙机。

ZD6-J电动转辙机分类

①一般分为可挤式和不行挤式2 种。前者锁闭功用差， 首要用于调车作繁忙的挤岔多发地址。可挤式有挤岔报警功用。道岔挤岔后能在较短时内（零部件都不受损）。不行挤式锁闭功用好，用于接发列车的正线上，首要是增锁闭强度，但有必要在挤岔时断表明接点。
②从锁闭结构上又分为单锁闭和双锁闭2 种。 为了进步锁闭道岔的可靠性，用于正线道岔的车引点（含正线单机牵引方法）的转辙机有必要施行动作杆和表明杆双锁闭功用。
单锁闭一般是动作杆兼起锁闭效果，表明杆只表明道岔方位，不起锁闭功用，一旦动作杆折断，道岔就会失控，形成风险结果。双锁闲一般是指动作杆和表明杆一起起锁闭效果，一旦动作前折断，表明杆仍能将尖轨锁在本来方位，避免道岔失控。

ZD6-J电动转辙机可采取下述技术方案-本实用新型的多功能电动转辙机操纵台，它包括三相电源，三相电源输出端分别与换相电路、故障自动检测电路、ZDE/J电动转辙机控制电路的输入端电连接,当电机正转，带动动作杆与检测片向左移动定位检测传感器光线时控制电机停止转动。ZD6-J电动转辙机属于光纤光栅传感技术应用于铁路运输及城市轨道交通的安全监测技术领域,检测控制单元与位置传感器连接，用于通过位置传感器检测动作杆位置，当检测到动作杆移动到设定位置时，检测控制单元还用于控制电机停止转动。
