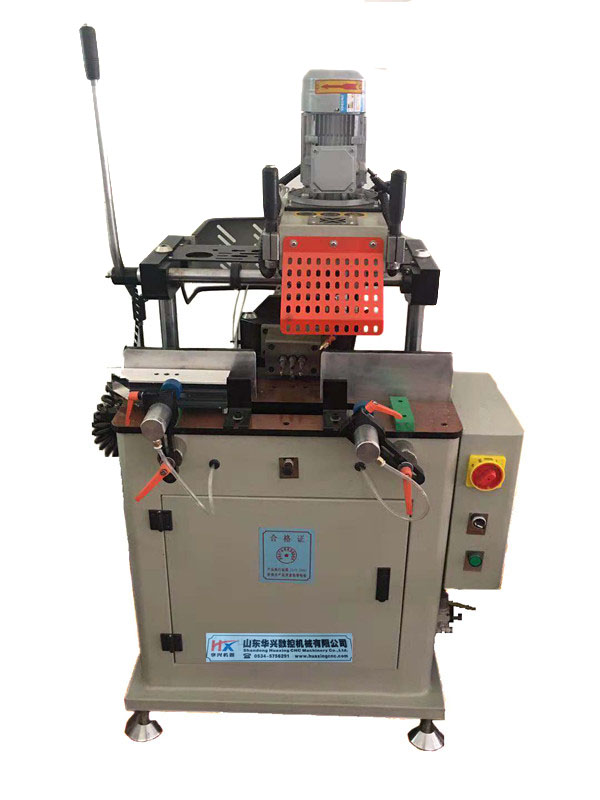

垂直方向在操纵杆作用下，仿形触头杆沿仿形板孔移动，带动铣刀按1：1的比例进行仿形铣削；水平方向电机通过齿轮箱带动三个专用钻头，在钻孔进给手柄作用下实现三个孔的同时钻削。

更换不同的仿形板，可完成不同形状孔槽的高速仿形切削加工；专用麻花钻头可钻削镶有钢衬的塑料型材。一次装夹，可连续完成仿形铣和钻孔两道工序，保证所加工孔槽之间的位置精度，工作效率高、操作简便。

技术参数

输入电源            380V   50Hz

总功率              1.85KW

工作气压：          0.4-0.6Mpa

耗气量：            3L/min

三孔钻调整范围：    330×85×100mm

仿形范围：          290×90mm

三孔钻直径：       Φ12mm

 铣刀直径：         Φ5mm   Φ8mm

外形尺寸：          1000mm×1130mm×1500mm

重量：               260Kg
