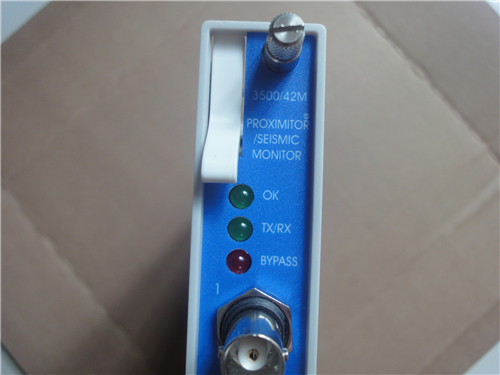

3500/42M-01-00本特利振动监视器模块
3500/42M-01-00 3500/42M-01-00 3500/42M-01-00 3500/42M-01-00
3500/42M-01-00 3500/42M-01-00 3500/42M-01-00 3500/42M-01-00
3500/42M-01-00本特利振动监视器模块
冯洋 1-8-7-1-7-7-2-7-4-8-3 球球 8-4-0-4-4-1-7-6-6
询价注意事项：
1.询价请按（品牌+型号+数量+贵公司名称）格式；
2.询价请发正式询价函（E-mail，QQ等），原厂回复一般为1-2个工作日；
3.提供最原始的询价资料，附带铭牌、参数表；
友情提示：
因工业液压、自动化进口品牌型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！谢谢理解。
描述
-3500 / 42M前置器* /地震监测器为四通道接受邻近和地震输入的监视器
-换能器调节信号以提供各种振动和位置测量，并比较调节后的具有用户可编程警报的信号。
-您可以使用3500机架对每个通道进行编程
-配置软件以执行以下功能:
-径向振动
-推力位置
-微分膨胀
-偏心距
-钢筋
-加速度
-速度
-轴绝对
-圆形接收区
3500/42M前置器/地震的主要用途监视器提供以下内容:
n机械保护通过连续比较监视根据配置的报警设定点驱动报警的参数
n .用于操作和维护的基本机器信息
根据配置，每个信道通常条件其输入信号产生各种称为静态的可视参数值。
您可以为每个活动静态配置警报设置任何两个活动静态的值和危险设定点值。
订购须知
邻近地震监测器
3500/42 - AXX - BXX
A 输入输出模块类型
01 128229 - 01代理/地震输入/输出模块，带内部终端地震探头 支持代理/加速和速度分裂但不建议使用。
02 128240 - 01代理/地震输入/输出模块，带外部终端地震探头 支持代理/加速和速度分裂 但不建议使用。
04 135489-01 带有内部屏障的输入/输出模块，内部端接，通道1至4上的4x代理/加速代理/加速
05 135489-02 具有内部屏障的输入/输出模块，内部端接，2x代理/加速和2x速度分裂器
通道1和2上的代理/访问
通道3和4上的速度分裂器
06 135489-03 带有内部屏障的输入/输出模块，内部终端，通道1至4上的4倍速度有丝分裂器
07 138708-01 轴绝对输入/输出模块，带内部终端接近/加速器或测速器或地震仪
08 138700-01 轴绝对输入/输出模块，带外部终端接近/加速器或测速器或地震仪
09 140471-01 带内部接口/速度输入/输出模块终端代理/加速、速动或HTVS
10 140482-01 代理/速度输入/输出模块，带外部终端代理/加速、快速或HTVS
B 协议
00 无
01 单重协议
02 多重
3500-42-01-00 3500-42-01-01 3500-42-01-02
3500-42-02-00 3500-42-02-01 3500-42-02-02
3500-42-04-00 3500-42-04-01 3500-42-04-02
3500-42-05-00 3500-42-05-01 3500-42-05-02
3500-42-06-00 3500-42-06-01 3500-42-06-02
3500-42-07-00 3500-42-07-01 3500-42-07-02
3500-42-08-00 3500-42-08-01 3500-42-08-02
3500-42-09-00 3500-42-09-01 3500-42-09-02
3500-42-10-00 3500-42-10-01 3500-42-10-02
电缆
3500传感器XDCR信号到外部端接块电缆
129525 -AXXX - BXX
A输入输出电缆长度
0005 5英尺( 1.5米)
0007 7英尺( 2.1米)
0010 10英尺( 3.0米)
0025 25英尺( 7.6米)
0050 50英尺( 15.2米)
0100 100英尺( 30.5米)
B装配说明
01未组装
02组装
129525-0005-01 129525-0005-02
129525-0007-01 129525-0007-02
129525-0010-01 129525-0010-02
129525-0025-01 129525-0025-02
129525-0050-01 129525-0050-02
129525-0100-01 129525-0100-02
3500记录器输出到外部终端墙壁电缆
129529 -AXXX - BXX
A输入输出电缆长度
0005 5英尺( 1.5米)
0007 7英尺( 2.1米)
0010 10英尺( 3.0米)
0025 25英尺( 7.6米)
0050 50英尺( 15.2米)
0100 100英尺( 30.5米)
B装配说明
01未组装
02组装
全部型号有：
129529-0005-01 129529-0005-02
129529-0007-01 129529-0007-02
129529-0010-01 129529-0010-02
129529-0025-01 129529-0025-02
129529-0050-01 129529-0050-02
129529-0100-01 129529-0100-02
外部端接块
125808 - 02前置器等模块 欧式连接器
128015 - 02前置器ET块 端子排 连接器
128702 - 01记录器外部终端块 欧式连接器
128710 - 01记录器外部终端块 端子排连接器
140993 - 01轴绝对外端接 街区 欧式连接器
14101 - 01轴绝对外端接 街区 端子板
125808 - 08接近器/测速器外部 终端块 欧式连接器
备件
176449-02 3500 / 42M前置器 /地震
128229-01代理/地震输入/输出模块，带内部终端
128240-01代理/地震输入/输出模块，带外部终端
0050843 3500 / 42M代理/地震输入/输出模块四针连接器 转轨
143489-01 3500 / 42M监控手册
135489-01 具有内部屏障的输入/输出模块(内部终端，4x代理/加速)
135489-02 具有内部屏障的输入/输出模块(内部终端，2x比邻星/加速星和2x测速仪)
135489-03 具有内部屏障的输入/输出模块(内部终端，4x丝绒
138708-01 轴绝对输入/输出模块，带内部终端
138700-01 轴绝对输入/输出模块，带外部终端
0057018 3500 / 42M轴绝对输入/输出模块8针连接器分路
140471-01 代理/速度输入/输出模块，带内部终端
140482-01 代理/速度输入/输出模块，带外部终端
00561941 3500 / 42M代理/速度输入/输出模块 10针连接器分路
00580434 内部输入输出模块连接器 标题，欧元样式，
8针 用于输入/输出模块 128229 - 01和138708 - 01
00580432 内部输入输出模块连接器标题，欧元样式，10针
用于输入/输出模块128229 - 01和138708 - 01
00502133 内部输入/输出模块连接器 表头，欧式，12针
固件和软件要求
3500/42 m 器 */地震监测
3500/01 软件, 版本2.50 或后
3500/02 软件, 版本2.20 或后
3500/03 软件, 版本1.21 或后
内部屏障 i/o 模块
查看内部3500屏障数据表 (部件号141495-01)
绝对轴
3500/42 m 模块固件,
修订版 B
3500/01 软件, 版本2.61
DM2000 软件, 版本3.10
3500器/地震监视器, 版本 M
带3500/40 m 模块固件–修订版2。1
3500/01 软件, 版本3.30
3500/02 软件, 版本2.40
3500/03 软件, 版本1.40
DM2000 软件, 版本3.40
3500器监视器 版本 M
加速度 II
速度 II,
循环验收区域
3500/42 m 模块固件,修订版2.10
3500/01 软件, 版本3.20
DM2000 软件, 版本3.30
3500器监视器 版本M
