应用

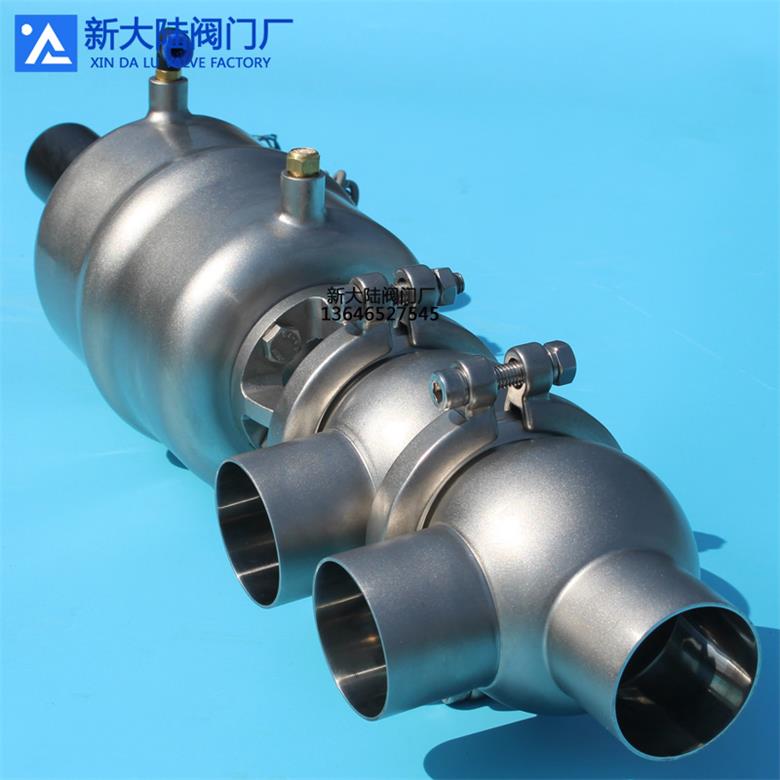

YH系列卫生级截止换向阀是一款单座手动/气动控制阀门，广泛用于食品、饮料、制药、啤酒、酿酒、乳制品等工业中。

材质

阀体材质：（与介质接触部分）304/316L其它配件304

密封圈材料：

标配：三元乙丙橡胶（EPDM)

选配：硅橡胶（Silicon)、氟橡胶（FPM)

调节手柄

手动流量调节阀：手轮

手动截止换向阀：摇杆式手柄

连接方式

焊接式、螺纹式、卡箍式、

与管道或设备连接的方式均按DN11850、IDF/ISO、SMS国际标准尺寸制造，保障与进口设备的连接和互换

技术参数

口径范围：DN25-DN100   1"-4"

最大工作压力：10bar

供给压缩空气：4-8bar

压缩空气连接：气管接头 R1/8"

表面处理：内表面抛光处理Ra≤0.8μm

        外表面喷砂或抛亚光处理

气动执行器特征及优点

常开型（NO）弹簧开/气关

常闭型（NC）弹簧关/气开

常开常闭只需调换执行器活塞方向即可实现功能

开/关信号反馈的接近开关探头选择 6-36V DC 2个NPN或PNP接近开关

智能控制器 AS-i连接 24-48V AC/DC 2个PNP/NPN 最大行程范围≤80mm

开放式的支架，将气动执行器与阀体分开，可以直接对轴密封进行检查。此设计使阀的传动装置和阀体部分分离，防止了从阀体到气动装置的热传递。

阀体卡箍式连接，拆卸安装更快捷、方便。

工作原理：

手动流量调节阀工作原理：顺时针旋转手轮，手轮内的传动螺纹和支架上的传动螺纹作用，手轮推动阀杆阀座，使阀座密封圈压紧阀体密封平面。关闭阀门;反之开启阀门。旋转手轮上调阀杆高度来调节所需流量大小。

气动换向阀工作原理：利用压缩空气推动气动执行器内的活塞上移，活塞杆和阀杆用定位卡片连接，同时在空气压缩推动气动执行器内的活塞上移时也拉动了阀杆的上移，使阀座上密封面压紧上阀体密封平面，即关闭上阀口连接。空气压缩低于弹簧作用力或无气体压缩时，活塞在弹簧的作用下，活塞向下推动同时带动阀杆下移，关闭下阀口。主要用于用于管路系统中流体切换，一路进两路出切换，应用于不存在污染或混料的管路系统中。
