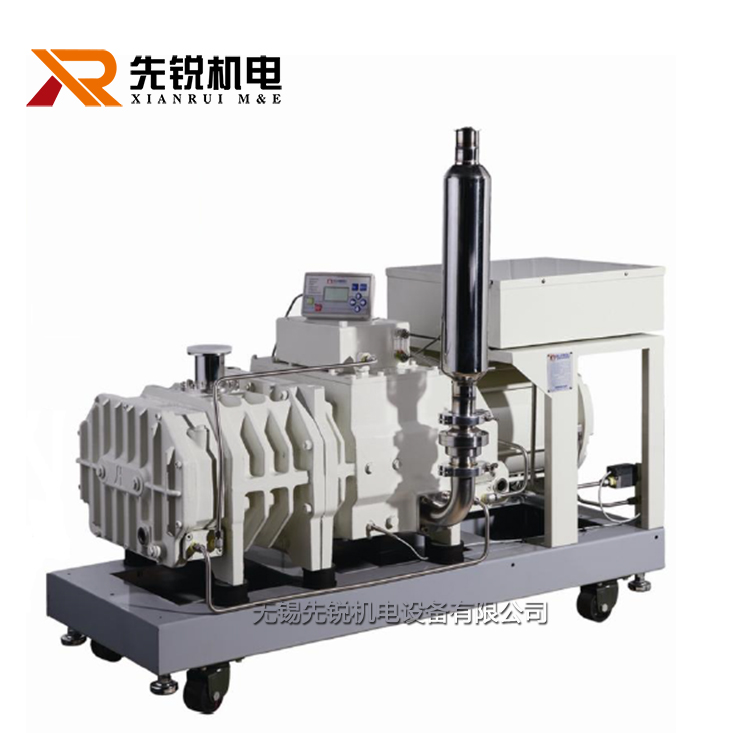

台湾汉钟真空泵HANBELL PD650 变螺距螺杆真空泵

当前位置: 首页> 机械及行业设备> > 真空泵
来源:[无锡先锐机电设备有限公司]
联系人:许先生
手机:18626315553
电话:0510-85068166
传真:0510-85101110
QQ:13670709
Email:wxxrjd@163.com
地址:江苏省无锡市无锡市滨湖区湖滨路655号时代杰都大厦
品牌:汉钟
价格:面议 元/
供应地:江苏省无锡市
产品型号:PD650

     汉钟精机专业从事螺杆式压缩机相应技术的研究开发、生产销售及售后服务,主要产品包括R系列、A系列、L系列及P系列产品,广泛运用于各行各业,是重要的机电通用设备之一。

PD系列
PD机组2

汉钟PD变距系列干式螺杆真空泵主要特点:

1. 汉钟螺杆真空泵排气路径短,减少反应物沉积

hanbell干式螺杆真空泵相较于其他形式的真空泵,因气体于泵内的传输路径最短,最不易产生反应物沉积的现象。

2. 汉钟螺杆真空泵线形密封性佳,泵浦性能最佳

Hanbell干式螺杆真空泵,专利转子密封线形,转子密封性佳,转子能以较大的啮合间隙达到更快的抽气效果,由于汉钟真空泵的啮合间隙较大,泵浦较不易因制程气体沉积而卡死,转子也较不易因磨耗而需更换。

3. 汉钟螺杆真空泵结构简单,故障率低,维护容易

Hanbell干式螺杆真空泵因只需要利用一对转子相互啮合达到密封效果,结构上不像其他形式的真空泵需要有中间隔板的设计,降低转子与隔板沉积卡死的风险。且因其结构单纯,拆卸维修也比较容易,因此能缩短维修时程,降低维修费用。

4. 汉钟螺杆真空泵微电脑操作,远端监控,保护周全

Hanbell干式螺杆泵微电脑控制器提供真空最简易的操作方式并能显示真空泵完整的运转状态,方便使用者对泵应用状态进行调整,在真空泵产生问题前进行预防保养。远端监控系统能够提供使用者方便的监控工具,使用者不需到现场就能够了解真空泵的运行状态。



汉钟螺杆真空泵典型应用:

面板TFT-LCD, Touch Panel

太阳能Solar

冶金系统Metallurgical System

镀膜Coating

电浆制程Plasma processes

干燥处理Drying Process

制程气体抽取Degassing

生技/制药Biotech/Pharmaceutical

化工产业Chemical Industry

锂电池Battery



性能参数:

机型Model

单位Unit

PDF110

PD120

PD300

PD400

PD650

PD800

抽气速度

Pumping Speed

(50Hz/60Hz)

l/min

1800

1667/2000

4167/5000

5556/6667

9030/10840

11011/13233

m3/hr

110

100/120

250/300

333/400

540/650

680/800

Cfm

65

59/71

147/176

196/236

317/382

393/471

终极压力

Ultimate Pressure

Torr

≤7.5*10-3

mbar

≤1*10-2

Pa

≤1

马达

Motor

频率Frequency

Hz

50/60

电压Voltage

V

220-440

额定功率

Rated Power

 Hp

3

4/4.8

8/10

15/20

25/30

25/30

kW

2.2

2.98/3.58

6.7/7.5

11/15

18.5/22

18.5/22

连接

Connection

进气口Inlet



NW50

NW50

ISO63

ISO63

ISO100

ISO100

排气口Outlet



NW25

NW40

NW40

NW40

ISO63

ISO63

冷却水

Cooling

Water

接头Connection

RC3/8

压力Pressure

Mpa

0.2—0.4

温度temperature

25

3slm18℃-6slm28℃



6slm18℃-15slm28℃

流量 Flow

l/min

1

氮气

N2

压力Purge Pressure

MPa

0.15-0.2

稀释流量

Dilute flow

L/min

By process

密封流量

Sealing foow

L/min

10

接头Connection



Swagelok 1/4"

Swagelok 3/8"

尺寸Dim.

长×宽×高L×W×H

mm

398*358*551

814*380*663

1075*430*650

1582*700*757

1831*610*735

1831*610*735

重量Weight

Kg

132

280

390

750

1050

1050

噪音Noise

dB(A)

≤68

≤66

≤70

≤72

≤75

≤75

系统最大漏率

System Max. Leak-rate

mbar.l/s

1*10-5

室温操作范围Operation Temp.

5-40

操作湿度Operation Moisture

RH

90%以上
