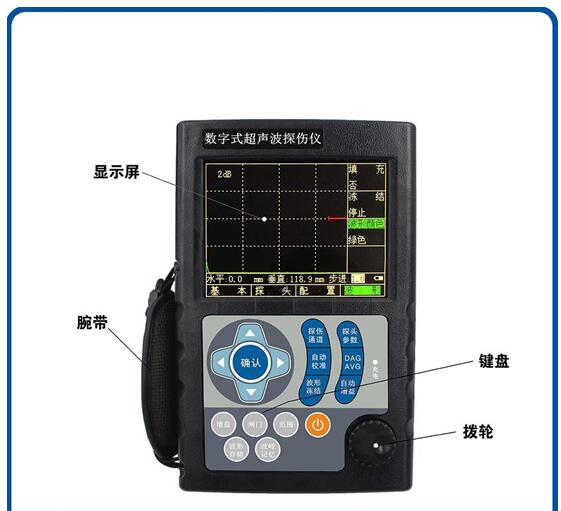

UT600数字超声波探伤仪

一、概述：


 数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

二、主要功能：


●高精度定量、定位，满足了较近和较远距离探伤的要求；
●近场盲区小，满足了小管径、薄壁管探伤的要求；
●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K 值”、“前沿”及材料的“声速”
●自动显示缺陷回波位置（深度 d、水平 p、距离 s、波幅、当量 dB、孔径ф值）；
●自由切换三种标尺（深度 d、水平 p、距离 s）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●自动录制探伤过程并可以进行动态回放；
●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；
●500 个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放 500 幅 A 扫波形及数据；
● DAC、AVG、TCG 曲线（深度补偿）自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；

●14 个内置探伤标准可调出；
●可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●B 扫描功能，清晰显示缺陷纵截面形状；

●与计算机通讯，实现计算机数据管理，并可导出 WORD 格式、A4 纸张的探伤报告；

●IP65 标准ABS塑料外壳，坚固耐用，防水防尘，抗干扰能力极佳；
●利用 （无线 ）通讯软件可以分析数据打印报告等；
●26 万色真彩屏超高亮显示，适合强光、弱光的工作环境；

●高性能安全环保锂电池供电，可连续工作 8-10 小时；
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●掉电保护，存储数据不丢失；
●探伤参数可自动测试或预置；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的 Db 衰减可进行修正；

●PC 端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标。



三、重要辅助功能：

●角度和 K 值两种输入方式；
●回波次数分析；
●电源状态指示；
●闸门声光报警；
●DAC 声光报警；

●屏幕的冻结和解冻；
●时钟显示；
●休眠和屏保。



四、技术参数：

名称 技术数据
扫描范围（mm） 扫描范围（mm）：0～10000
档级：2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450,
500,600,700,800,900,1000,2000,3000,4000,5000,6000,7000,8000,9000, 10000。
调节步距： 1mm
脉冲移位（?s） 脉冲移位（?s）：-20～+3400
档级：-20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600,
700,800,900,1000,1500,2000,2500,3000,3400。
调节步距：0.1（-20?s～999.9?s），1（1000?s～3400?s）
探头零点（?s） 探头零点：0.0～99.99
调节步距：0.01
材料声速（m/s） 材料声速：1000～15000
7个固定声速：2260,2730,3080,3230,4700,5900,6300
调节步距：1
工作方式 单晶探伤、双晶探伤、穿透探伤
频率范围（MHz） 宽带 0.4–20
增益调节（dB） 0～130
调节步距： 1，2，6，12
线性抑制 屏高的0%～80%，步距： 1%
垂直线性误差 垂直线性误差不大于3%
水平线性误差 在扫描范围内，不大于0.1%
探伤灵敏度余量 ＞62dB（深200mmΦ2平底孔）
动态范围 ?32dB
报警 进波报警
分辨力 ＞40dB（5N20），动态范围：≥32dB
噪声电平 ＜8%，硬采样频率：320MHz
重复发射频率 100～1000HZ，声速范围：100～20000（m/s）
数字抑制 （0～80）%，不影响线性与增益工作时间：连续工作10小时以上（锂电池）
显示屏 显示屏：
高亮度彩色平板显示器
A-Scan显示区域 全屏或局部
A-Scan显示冻结和解冻  A-Scan填充
探伤通道 500个
数据存储 100幅 A-Scan图形

与PC机通讯接口标准 无线
测量单位 Mm
电源适配器 输入100V～240V/50Hz～60Hz
输出9V/1.5A
电池 锂电池5000mAh
工作温度(℃) -20～70
工作湿度(RH) 20%～95%
接口类型 BNC
外型尺寸(mm) 238×155×46
重量（kg） 1.0

五、标准配置 ：

1.主机            1台
2.直探头          1个
3.斜探头          1个
4.9V 电源适配器   1个
5.探头连接线      2根
6.产品包装箱      1个
7.使用说明书      1本
8.合格证、装箱卡、保修卡 1 套

售后服务：

用户按《使用说明书》正常操作条件下，本公司产品实行三个月内包换，两年内免费保修（但易损易耗件探头连接线除外），并负责产品的终身维修。
